Описание технологического процесса производства сжатого воздуха

Каждое рабочее колесо состоит из диска с лопатками, которые выфрезерованны из тела диска, и из покрышки. Диск и покрышки соединены заклёпками.

Каждое рабочее колесо сбалансировано статически, а ротор подвергается дифференциальной (в процессе его сборки) и финишной динамической балансировке.

Воздухопроводы промежуточные предназначены для подвода к промежуточным воздухоохладителям горячего воздуха от компрессора, отбираемого после 2-го и 4-го рабочих колёс, и подвода от промежуточных воздухоохладителей, к компрессору охлаждённого воздуха на вход 3-го и 5-го рабочих колёс.

Компрессор имеет 2 ступени промежуточного охлаждения:

Первая ступень – унифицированный промежуточный воздухоохладитель с размещёнными в нём двумя унифицированными трубными пучками.

Вторая ступень – унифицированный промежуточный воздухоохладитель с одним унифицированным трубным пучком.

Воздухоохладитель концевой предназначен для охлаждения воздуха после выхода из компрессора. Дроссельная заслонка является регулирующим органом в системе регулирования давления компрессора. Дроссельная заслонка имеет кольцевой корпус, внутри которого расположена заслонка, смонтированная на 2-х полуосях и зафиксированная на них конусными болтами. Дроссельная заслонка устанавливается на высасывающем трубопроводе компрессора. В исходном положении (при пуске компрессора) дроссельная заслонка должна быть открыта на 20°, что необходимо для уменьшения пусковых нагрузок на турбодвигатель.

Клапан выпускной двухседельный используется в качестве регулирующего элемента в системе противопомпажной защиты.

Выпускной клапан устанавливается до обратного клапана на отходящем от основного нагнетательного трубопровода патрубке и служит для сброса воздуха в атмосферу, когда режим компрессора подходит к границе неустойчивой работы. Клапан обратный является самодействующим предохранительным устройством для предотвращения обратного потока воздуха по нагнетательному трубопроводу в проточную часть компрессора при внезапной его остановке. Обратный клапан является запорной арматурой, а поэтому за обратным клапаном на нагнетательном трубопроводе задвижка.

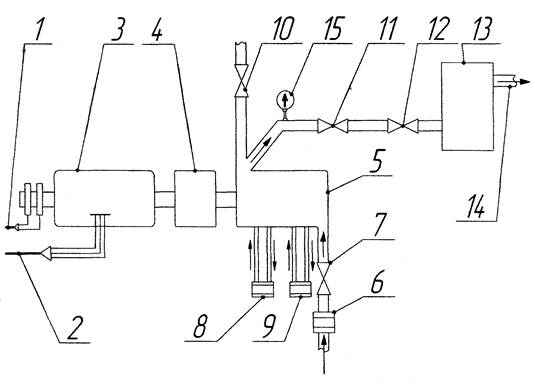

Рис 1.2.2.1 Технологическая схема компрессорной установки (1 - кабель питания обмотки возбуждения; 2 - кабель питания обмотки статора; 3 - синхронный электродвигатель; 4 -редуктор; 5 - турбокомпрессор; 6 -воздухофильтр; 7 - дроссельная заслонка; 8, 9 - промежуточные холодильники; 10 - выпускной клапан; 11 - обратный клапан; 12 - задвижка нагнетания; 13 - ресивер; 14 - магистральный трубопровод; 15 - манометр)
