В настоящей работе используется серийный фотоэлектрический колориметр КФК-2. Оптическая схема фотоколориметра представлена на рис. 1. При определении концентрации растворов в кюветное отделение помещаются две кюветы: кювета А с чистым растворителем и кювета В с раствором. Свет от источника S (лампы накаливания) проходит через светофильтр СФ, длина волны пропускания которого подбирается таким образом, чтобы поглощение в растворе не было слишком большим или слишком малым. Прошедший через раствор или растворитель световой пучок с помощью полупрозрачной пластинки ПЛ делится на две части: 90 % прошедшего света направляется на фотоэлемент Ф-26, отраженный пучок (10%) попадает на фотодиод ФД-24К. В зависимости от длины волны света, выделяемого светофильтром, выбирается фотоэлемент, чувствительный к данной области световых волн.

Кюветодержатель (рис. 2) находится под крышкой в кюветном отделении. Он представляет собой платформу с ручкой, с двух сторон от которой ставятся две одинаковые кюветы 2 и 3. В комплекте каждого прибора есть кюветы разной толщины. Рабочая длина (толщина) кювет выгравирована на их стенке рядом с риской, отмечающий уровень ее заполнения.

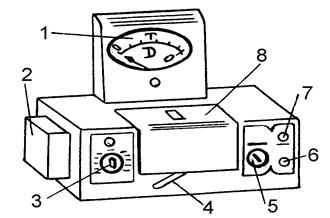

Схема размещения основных узлов фотоколориметра показана на рис. 3:

1 - показывающий прибор-микроамперметр с двойной шкалой: на верхней шкале нанесены значения коэффициента пропускания Т от 0 до 100%, а на нижней - соответствующие значения оптической плотности D; 2 - блок осветителя; 3 - переключатель светофильтров; 4 - ручка переключения кювет; 5 - ручка переключения фотоприемников («Чувствительность»); 6 – ручка «Установка 100 % грубо»; 7 - ручка «Установка 100 % точно»; 8 - крышка кюветного отделения.

Риc. 3

Каждый светоприемник рассчитан на три степени усиления тока. Чувствительности фотоприемников обозначены на ручке «Чувствительность» номерами 1, 2, 3. Чем выше номер, тем больше чувствительность фотоприемника (усиление).

Светофильтры, выделяющие определенный участок спектра в световом пучке, устанавливаются поворотом ручки 3. Напротив каждого фиксированного положения ручки указана длина волны пропускания светофильтра в нанометрах (1нм = 10-9м). Длина волны и ширина полосы пропускания каждого фильтра приведена в табл. 1.

Таблица 1

Маркировка на переключателе 3 светофильтров

Маркировка на диске внутри прибора

Длина волны пропускания l, нм

Ширина полосы пропускан Dl, нм

Рекомендуемый фотоприемник

315

364

400

440

490

540

1

2

3

4

5

6

315±5

364±5

400±5

440±10

490±10

540±10

35±15

25±10

45±10

40±10

35±10

25±10

Ф - 26,

маркировка

черным

цветом

590

670

750

870

980

7

8

9

10

11

590±10

670±5

750±5

30±10

20±5

20±5

ФД – 24

маркировка

красным

цветом

В данном приборе не установлен

В данном приборе не установлен

Светофильтры в области спектра 315-540 нм маркированы на ручке 3 черным цветом. Фотоприемником в этой области служит фотоэлемент Ф-26. Ручка 5 "Чувствительность" в таких измерениях также должна находиться на делениях черного цвета.

Светофильтры в области спектра 590-980 нм маркированы на ручке 3 красным цветом. Светоприемник здесь - фотодиод ФД-24К. Ручка 5 должна быть на делениях красного цвета.
