Исследование явления дифракции света на компакт-диске

, k = 0, ±1, ±2, ±3… (1)

Максимумы наблюдаются по обе стороны от падающего луча, а центральный максимум (k=0) наблюдается в направлении падающего луча.

Зеркальная поверхность лазерного компакт-диска представляет собой спиральную дорожку, шаг которой соизмерим с длиной волны видимого света. На такой упорядоченной и мелкоструктурной поверхности в отраженном свете заметно проявляются дифракционные и интерференционные явления, что и является причиной радужной окраски создаваемых им бликов. Луч лазера занимает на компакт-диске настолько малую площадь, что этот участок можно считать одномерной дифракционной решеткой.

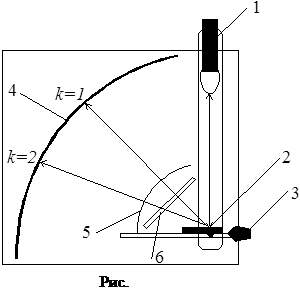

Схема прибора (прибор №1), для наблюдения дифракции света на кусочке компакт-диска, играющего роль отражательной дифракционной решетки, представлена на рисунке 2. Здесь: 1 – источник света – лазер-брелок, укрепленной на поворачивающейся планке, 2 – отражательная дифракционная решетка – кусочек компакт-диска, 3 – зажим для крепления препарата, 4 - транспортир для измерения углов дифракции, 5 – транспортир для измерения угла падения луча света, 6 – зажим для крепления поляроида.

Экспериментальная часть

Задание 1. Компакт диск – дифракционная решетка. Перпендикулярное падение света

на решетку

Цель.

С помощью явления дифракции света определить число штрихов, т.е. число дорожек на 1 мм в CD и DVD-компакт-диске. (При выполнении этого задания используется прибор №1 – рисунок 2).

1. Укрепите в зажиме прибора препарат с кусочком CD- диска. Он должен быть расположен строго перпендикулярно к направлению луча лазера, установленного в нулевое положение.

2. Нажав на кнопку включателя лазера, проверьте точность установки препарата (дифракционной решетки) и лазера. Она считается нормальной, если падающий луч идет строго по оси поворотной планки, а отраженный луч возвращается в выходное окошко лазера. Проверить это можно с помощью листочка белой бумаги, помещенной немного выше окошка лазера. Если необходимо, слегка подрегулируйте положение лазера и препарата.

3. Включив лазер, измерьте углы дифракции для максимумов первого (k =1 ) j1 и второго (k =2) j2 порядка. Максимумы более высоких порядков в данном опыте не наблюдаются.

4. По полученным значениям углов дифракции определите период d

дифракционной структуры компакт-диска и число дорожек n на 1 мм

(2)

Длина волны света, излучаемого лазером, занимает диапазон 620-680 нм. Для расчетов можно воспользоваться средним значением длины волны λ=650 нм=0,00065 мм.

5. По результатам двух измерений вычислите среднее значение числа дорожек на 1 мм на CD-диске.

6. Замените препарат с кусочком CD-диска на препарат с кусочком DVD-диска.

7. Повторите измерения и вычисления пунктов 2-4. Особенность данного опыта состоит в том, что даже максимум второго порядка вряд ли удаться наблюдать.

8. В выводе отметьте, насколько больше, по крайней мере, информации можно записать на DVD-диске, чем СD.

Задание 2. Компакт диск – дифракционная решетка. Наклонное падение света

на решетку

При наклонном падении света на дифракционную решетку дифракционная картина «растягивается», так что период дифракционной решетки определяется из соотношения

(3)

где q - угол падения лучей света на решетку.

1. Установите в зажиме препарат с кусочком CD-диска. Отюстируйте прибор.

2. С помощью поворотной планки установите угол падения луча лазера 10° , а затем 20°

Измерьте дифракционные углы j1 и j2 в этих случаях. При этом на экране наблюдается нулевой максимум, который не следует включать в расчёты.

3. По формуле (3) вычислите период дифракционной решетки d и число дорожек n на 1 мм CD-диска. В выводе сравните результат измерений с результатом, полученным в задании 1.

Часть II. Поляризация света и экспериментальная установка

В электромагнитной световой волне электрический вектор и магнитный вектор перпендикулярны друг другу и направлению распространения светового луча, т. е. световая волна является поперечной.

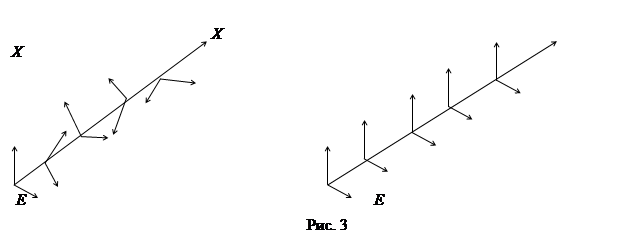

Если ориентация векторовили в любой точке на луче меняется хаотически, т. е. все направления этих векторов равноправны, то свет считается неполяризованным или естественным (рис. 3. а).
