Анализ параллельной цепи переменного тока
Материалы о физике / Основные понятия и элементы линейных пассивных электрических цепей / Анализ параллельной цепи переменного тока
Страница 1

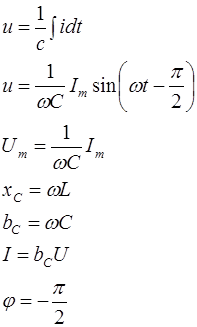

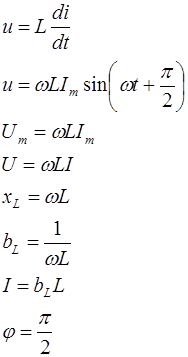

При заданном гармоническом напряжении, ток в каждом элементе электрической цепи будет следующим:
png" align=left hspace=12>

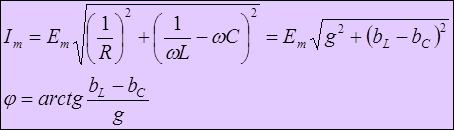

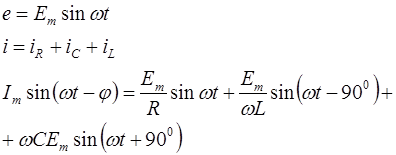

Объединим эти элементы в параллельную цепь и зададим ЭДС источника. Неизвестный ток этого источника найдём в виде i=Im sin(ωt – φ)
Y – полная проводимость электрической цепи;
g – активная проводимость;
bL – bC – реактивная проводимость.
Напряжения, сопротивления и проводимости
R
,
L
,
C
при синусоидальном токе
i
=
Im
sinωt
R |
L |
C |
|
|
|
Таблица.
Описание элементов R,
L,
C
в комплексной форме.
|
|
|
|
|
|
|
|
