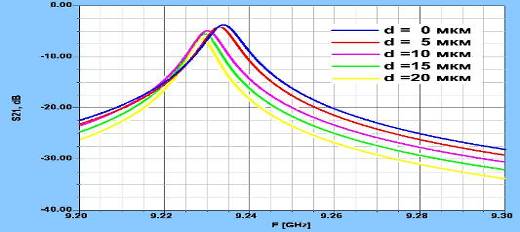

Рис. 7. Влияние расстояния между краем ПР и микрополоском на частотную зависимость коэффициента передачи для от 0 до 20 мкм. R, L и C рассчитаны для микрополоска шириной 240 мкм и пленки ЖИГ c png">.

На рис. 7 и 8 представлены частотные зависимости параметра передачи и параметра отражения ПР при различном расстоянии . Видно, что потери увеличиваются, когда расстояние между микрополоском и краем ПР также увеличивается. Частотный сдвиг наблюдается у фильтра из-за множителя , который учитывает вклад индуктивности. На рис. 7, кривая с – параметр идеально согласованного ПР. Нагруженная добротность в этом случае равна

и полоса пропускания по уровню 3 децибела приблизительно равна 8 МГц, которая соответствует ΔH = 1 E, как и рассчитывалось по «провалу» прошедшей мощности в случае электрического согласования. Минимальные вносимые потери составили – 3.7 дБ, что согласуется с предполагаемым максимумом для параметра передачи [15]:

дБ (9)

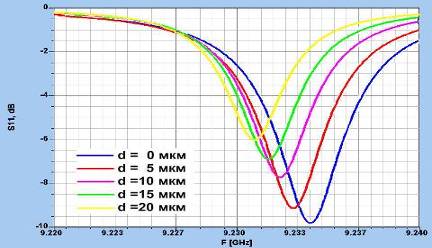

Рис. 8. Влияние зазора d между микрополоском и ПР на S11 для данных рис. 7.

Из-за увеличения внешней добротности при увеличении расстояния , нагруженная добротность также увеличивается. С другой стороны, компромисс между необходимым значением и предполагаемым увеличением вносимых потерь должен быть получен.

Важным свойством ПР является его внеполосное подавление. Когда микрополосковые проводники очень близко друг к другу и/или достаточно широкие, наводка ухудшает характеристики фильтра. Предельный случай, который рассматривается в этой работе – это согласованный микрополосок ширины 240 мкм, расположенный на поликоровой подложке толщиной 254 мкм. Основной вклад в характеристику ПР оказывают его магнитные свойства, которые сильно увеличивают его добротность.

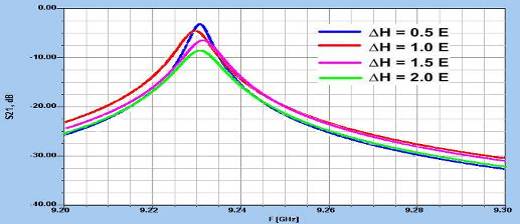

Рис. 9. АЧХ полосно-пропускающего фильтра с ПР при различной ширине линии ФМР пленки ЖИГ от 0.5 E до 2 E. Частотный сдвиг наблюдается из-за индуктивной связи, которая изменяет значение L. d = 10 мкм – расстояние между краями ПР и микрополосками.
