Сосредоточенные элементы и параметры матрицы рассеяния полосно-пропускающего ПР

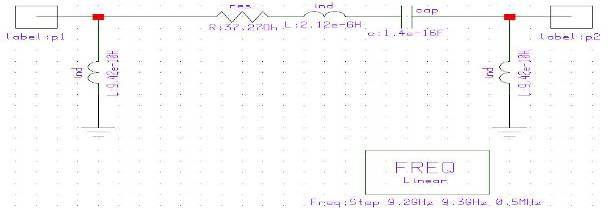

Рис. 6. Эквивалентная схема, использующая модель ПР из сосредоточенных элементов. Для получения АЧХ сопротивление и емкость рассчитаны по (2) и (5). Индуктивности взяты из таблиц 1 и 2.

Этот метод аналогичен методу индуктивной связи между одинаковыми ПР, которая учитывается в эквивалентной схеме с помощью индуктивности, значение которой пропорционально значению индуктивности резонатора [13, с. 162]. На рис. 6, показана эквивалентная схема фильтра, используемая для одиночного ПР. Индуктивность контура

, (6)

входная и выходная индуктивности

, (7)

где

– коэффициент связи в случае согласования входа и выхода фильтра с ПР, и – внешняя добротность, измеренная по отраженному от входа сигналу.

По аналогии, по «провалу» прошедшей мощности, полная внешняя добротность может быть получена

,

где вход и выход предполагаются одинаковыми (взаимное устройство), то есть . В предположении экспоненциального уменьшения с расстоянием от края пленки ПР до микрополоска, как в случае влияния зазора на связь [2], можно найти

, (8)

где – возбуждаемое волновое число и , когда имеется электрическое согласование. Значения коэффициента связи и индуктивностей при различных рассчитанные по формулам (6), (7) и (8) при Qext = 3296 приведены в таблице 1.

Таблица 1.
