Расчет температурных полей и полей напряжений в оправке при циклическом режиме работы
Зарубежный ближайший аналог материала 38ХН3МФА: DIN, WNr 34NiCrMoV14-5.
Таблица 5.2. Рассмотренные режимы работы оправки и номера рисунков к ним.
|
Диаметр оправки |
Режим работы |
Исследуемый параметр |
Номер рисунка |
|
63 мм |
Нагрев - охлаждение на воздухе |
Температурное поле |
5.1 |
|

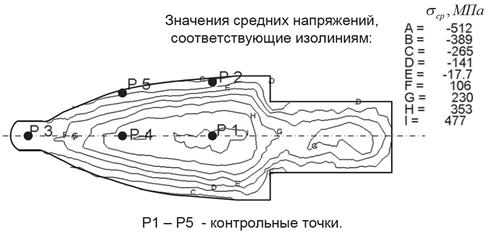

Поле средних напряжений |
5.2 | ||
|
Температуры в точках |
5.3 | ||
|
Средние напряжения в точках |
5.4 | ||
|
Нагрев - охлаждение в воде |
Температуры в точках |
5.5 | |
|
Средние напряжения в точках |
5.6 | ||
|
Предварительный нагрев -нагрев - охлаждение на воздухе |
Температуры в точках |
5.7 | |
|
Средние напряжения в точках |
5.8 | ||
|
35 мм |
Нагрев - охлаждение на воздухе |
Температурное поле |
5.9 |
|
Поле средних напряжений |
5.10 | ||
|
Температуры в точках |
5.11 | ||
|
Средние напряжения в точках |
5.12 |
Рис.5.1. Температурное поле оправки в начале процесса прошивки при еще не установившемся режиме термоциклического нагружения.
На рисунке 5.1 показано поле температур в оправке с диаметром 63 мм в первом цикле процесса прошивки при еще не установившемся режиме термоциклирования. Точки P1 - P5 являются контрольными. В этих точках отслеживаются значения температур и средних температурных напряжений, которые показаны на соответствующих графиках. Как видно из рисунка, наиболее массивная часть оправки нагревается дольше (точки 1 и 4), чем, например, носок оправки, который нагревается значительно быстрее (точка 3). Градиент температур наблюдается от оси оправки к поверхностным слоям. Поверхностные слои нагреваются до более высоких температур. В процессе работы оправки в циклическом режиме нагрев - охлаждение картина температурного поля постоянно меняется и линии одинаковых температур смещаются сначала от приповерхностных слоев к центру, а затем наоборот - от центра к приповерхностным слоям.
