Расчет электромагнитного реле
Нерабочий зазор состоит из изменяющейся части, зависящей от величины рабочего зазора и постоянной части, обусловленной немагнитной прокладкой:
(3.2.2)
где δн’- изменяющаяся часть нерабочего зазора, м.
(3.2.3)
В соответствии с принятыми значениями рабочего воздушного зазора рассчитаем значения нерабочего воздушного зазора по (3.2.2), его магнитную проводимость по (3.2.1) и магнитное сопротивление по (3.1.2).
при δр1=0,5 ·10-3м:
.
при δр2=1,0 ·10-3м:
.
при δр3=1,5 ·10-3м:
.
Результаты расчетов приведены в таблице 2:
Таблица 2
|
dp×10-3,м |
0.5 |
1.0 |
1.5 |
|
d’нз×10-3,м |
0,1026 |
0,1553 |
0,2079 |
|
Gн×10-7, Гн |
5,69 |
3,761 |
2,809 |
|
Rн×107, Гн |
0,176 |
0,2659 |
0,356 |
Рассчитаем магнитную проводимость нерабочего воздушного зазора между прямоугольной скобой и основанием цилиндрического сердечника (зазор обусловлен наличием немагнитного покрытия этих деталей и неплотностью их прилегания). Магнитную проводимость рассчитаем без учета краевых потоков по формуле (3.2.4).
(3.2.4).
Исходные данные:
примем зазор равным δн1=15·10-6м;
диаметр сердечника dс=9 ·10-3м.
.
Магнитное сопротивление этого зазора:
.
Расчет проводимости зазора утечки
Рассчитаем магнитную проводимость зазора утечки, образованного параллельными цилиндрическим сердечником и прямоугольной скобой (рисунок 3).

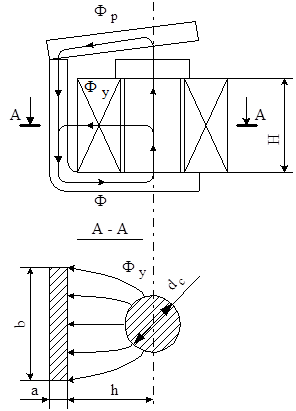

Рисунок 3. Упрошенное изображение магнитного поля
Магнитный поток утечки (рассеивания) замыкается помимо рабочего воздушного зазора. Потоки рассеяния являются распределенными и замыкаются внутри контура магнитопровода и вне его. При расчете будем учитывать только магнитные потоки, замыкающиеся внутри контура магнитопровода. Примем высоту зоны рассеяния равной высоте катушки электромагнита.
Удельная магнитная проводимость зазора утечки определяется по формуле (3.3.1).
(3.3.1),
гдеK=0.87 - коэффициент, зависящий от соотношения b и h.
(3.3.2).
Полная проводимость зазора утечки:
(3.3.3),
гдеH – высота катушки, м.
Приведенную магнитную проводимость воздушного зазора для потока рассеяния определим по формуле (3.3.4).
(3.3.4).
Исходя из вышеприведенных формул, определим удельную и приведенную магнитную проводимость зазора утечки.
Исходные данные:
