Работа лазера в режиме модулированной добротности
Акустооптическая модуляция добротности.
Акустооптический модулятор представляет собой оптически прозрачное вещество (например, кварцевое стекло для видимого диапазона и германий для ИК-диапазона), в котором с помощью пьезоэлектрического преобразователя возбуждается ультразвуковая волна. Наличие ультразвуковой волны приводит к тому, что это вещество работает как фазовая решетка. Действительно, вызываемые ультразвуковой волной деформации приводят к локальным изменениям показателя преломления вещества (фотоупругий эффект). Период такой решетки равен длине волны акустических колебаний, а ее амплитуда пропорциональна амплитуде ультразвука. Если акустооптическую ячейку поместить в резонатор лазера (рис 3.4), то при приложении напряжения к преобразователю в резонаторе возникнут дополнительные потери. Действительно, часть лазерного пучка будет дифрагировать на индуцированной фазовой решетке и выходить из резонатора. Если прикладываемое напряжение сделать достаточно высоким, то эти дополнительные потери могут привести к срыву генерации. Затем, снимая напряжение с преобразователя, мы можем снова восстановить в лазере высокую добротность резонатора.
Рисунок 3.4. Схема устройства лазера, в котором модуляция добротности осуществляется акустооптическим модулятором

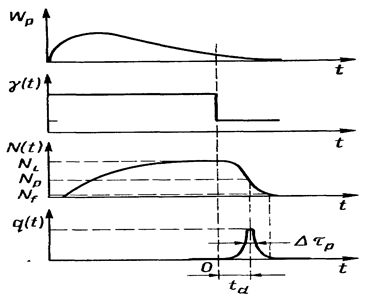

Рис.3.5 Развитие импульса в лазере с модуляцией добротности, работающем в импульсном режиме
На рисунке показаны временные зависимости скорости накачки Wp, потерь резонатора у, инверсии населенностей N и числа фотонов q.
Наиболее эффективные методы модуляции добротности лазера.
1. Одно из двух зеркал резонатора вращается вокруг оси. Потери в резонаторе будут очень высокими на протяжении всего цикла, за исключением короткого интервала времени, соответствующего параллельному расположению зеркал. Этот момент времени соответствует включению добротности.
2. Внутри резонатора имеется специальный элемент - оптический модулятор, оптические свойства которого можно изменять с помощью внешних воздействий. Наиболее часто для этих целей используют электрооптические модуляторы, работающие на основе электрооптических эффектов в кристаллах.
3. Внутри резонатора имеется насыщающийся поглотитель, т. е. вещество, показатель поглощения которого уменьшается (насыщается) с ростом интенсивности излучения. Наиболее часто здесь применяют просветляющиеся красители. Эффект просветления определяется переходом поглощающих молекул красителя в возбужденное состояние и связанным с этим уменьшением показателя поглощения.
Первый и второй методы модуляции добротности являются активными, а третий - пассивным. В последнем случае потери в резонаторе регулируются автоматически.
