Работа лазера в режиме модулированной добротности

Материалы о физике / Уникальные свойства лазерного излучения / Работа лазера в режиме модулированной добротности

Страница 1

Метод модуляции добротности позволяет получать лазерную генерацию в виде коротких импульсов (длительностью от нескольких наносекунд до нескольких десятков наносекунд) с высокой пиковой мощностью (от нескольких мегаватт до нескольких десятков мегаватт). Принцип работы лазера в режиме модуляции добротности состоит в следующем. Предположим, что в резонатор лазера помещен затвор. Если затвор закрыт, то генерация не может возникнуть и, следовательно, инверсия населенностей может стать очень большой. Если теперь быстро открыть затвор, то усиление в лазере будет существенно превышать потери и накопленная энергия выделится в виде короткого и интенсивного импульса света. Поскольку при этом происходит изменение добротности резонатора от низких до высоких значений, такой метод называют модуляцией добротности. При условии, что затвор открывается за время, которое является коротким по сравнению со временем линейного развития лазерного импульса (быстрая модуляция добротности), выходное излучение состоит из одиночного гигантского импульса. В случае же медленного открывания затвора в генерации может возникнуть несколько импульсов. В самом деле, энергия, накопленная в активной среде до момента полного открывания затвора, высвечивается в виде последовательных порций, каждая из которых соответствует излучению импульса. Каждый импульс приводит к тому, что усиление становится ниже мгновенного порогового значения и подавляет тем самым генерацию до тех пор, пока продолжающееся открывание затвора не приведет к уменьшению потерь в резонаторе лазера и, следовательно, не понизит порог генерации.

Для модуляции добротности наиболее широко используются следующие устройства: электрооптические затворы, механические затворы, затворы на основе насыщающихся поглотителей, акустооптические модуляторы добротности.

Электрооптические затворы.

Эти затворы основаны на электрооптическом эффекте, таком, как эффект Поккельса. Электрооптическая ячейка, основанная на эффекте Поккельса (ячейка Поккельса), представляет собой устройство, в котором при приложении к нему постоянного электрического напряжения возникает двойное лучепреломление. Величина наведенного двойного лучепреломления пропорциональна приложенному напряжению. На рис. 3.1 показана схема лазера, в котором модуляция добротности осуществляется затвором, состоящим из поляризатора и ячейки Поккельса.

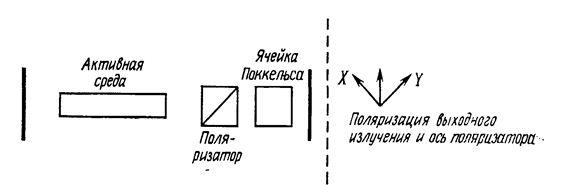

Рисунок 3.1. Взаимное расположение поляризатора и ячейки Поккельса в резонаторе, используемых для модуляции добротности

В правой части рисунка (за штриховой линией) показано взаимное расположение вектора поляризации выходного излучения, оси поляризатора и осей, между которыми возникает двулучепреломление в ячейке Поккельса (X, Y).

К ячейке Поккельса прикладывается смещающее напряжение таким образом, что оси Х и Y наведенного двойного лучепреломления лежат в плоскости, перпендикулярной оси резонатора лазера. Ось поляризатора составляет угол 45° с осями двойного лучепреломления. Рассмотрим теперь световую волну, которая после активной среды попадает в систему поляризатор - ячейка Поккельса. При соответствующем значении приложенного к ячейке Поккельса напряжения (порядка 1-5 кВ) двойное лучепреломление может привести к тому, что прошедший через поляризатор линейно-поляризованный свет после того, как он пройдет затем через ячейку Поккельса, станет циркулярно-поляризованным. После отражения от зеркала этот циркулярно-поляризованный свет еще раз проходит через ячейку Поккельса и снова преобразуется, но уже в линейно-поляризованный свет, поляризация которого теперь перпендикулярна его исходной поляризации. Следовательно, это излучение уже не пропускается поляризатором. Таким образом, такое состояние соответствует закрытому затвору. Затвор открывается при снятии напряжения с ячейки, поскольку при этом двойное лучепреломление исчезает и падающий свет проходит без изменения поляризации.

Страницы: 1 2 3
