Проектирование электрической сети для электроснабжения потребителей
Полученные нестандартные значения номинального напряжения округляем до ближайших стандартных.
Ближайшими меньшим и большим стандартными значениями являются:
- для участка 01 Uном01м =35 кВ и Uном01б =110 кВ;
- для участка 12 Uном12м =35 кВ и Uном12б =110 кВ;
- для участка 43 Uном03м =35 кВ и Uном03б =110 кВ;
- для участка 04 Uном04м =35 кВ и Uном04б =110 кВ.
- для участка 05 Uном04м =35 кВ и Uном04б =110 кВ.
Проверяем полученные значения номинальных напряжений по допустимой суммарной потери напряжения в сети в нормальном и послеаварийном режимах.
Принимаем номинальное напряжение сети на всех участках Uном =35 кВ.
Проверка в нормальном режиме:
Участок 012
Участок 03
Участок 054
Следовательно напряжение 35 кВ не подходит из-за больших потерь
Принимаем номинальное напряжение сети на всех участках Uном =110 кВ.
Проверка в нормальном режиме:
Участок 012
Участок 03
Участок 054
Проверка Uном =110 кВ в послеаварийном режиме:
Участок 012
Участок 03
Участок 054
Так как для номинального напряжения Uном =110 кВ все условия проверки SDUнр £ 15%Uном в нормальном режиме и SDUпавр £ 25%Uном в послеаварийном режиме выполняются, то номинальное напряжение сети Uном =110 кВ подходит.
После проверки в нормальном и послеаварийном режимах на всех участках радиально-магистральной сети окончательно принимаем номинальное напряжение сети Uном =110 кВ.
Выбор номинального напряжения для сети, имеющей замкнутый контур.
По формуле Стилла вычисляем номинальное напряжение сети Uном, кВ.
Рассчитаем номинальное напряжение на наиболее загруженном головном участке 05:
Полученные нестандартные значения номинального напряжения округляем до ближайших стандартных.
Ближайшими меньшим и большим стандартными значениями являются:
- для участка 05 Uном05м =110 кВ и Uном05б =220 кВ;
Проверяем полученные значения номинальных напряжений по допустимой суммарной потери напряжения в сети в нормальном и послеаварийном режимах.
Так как условие SDUнр £ 15%Uном в нормальном режиме не выполняется, то номинальное напряжение Uном = 110 кВ не подходит.
Принимаем номинальное напряжение сети Uном =220 кВ.

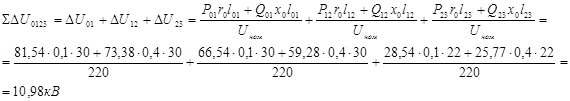

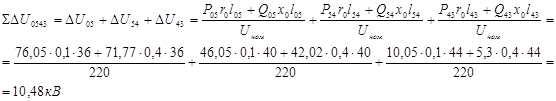

Проверка Uном =220 кВ в нормальном режиме:
Проверка Uном =220 кВ в послеаварийном режиме, когда из строя выходит наиболее загруженный участок 01 (рисунок 3.3) (условия должны выполняться до наиболее удаленной подстанции):
Так как для номинального напряжения Uном =220 кВ на кольцевом участке 012345 все условия проверки SDUнр £ 15%Uном в нормальном режиме и SDUпавр £ 20%Uном в послеаварийном режиме выполняются, то номинальное напряжение Uном = 220 кВ подходит.
