Страница 7

Рисунок 3.2

Расставляем направление потоков мощности на участках сети (рисунок 3.2).

Рассчитываем мощности, передающиеся через участки кольцевой сети 0123450.

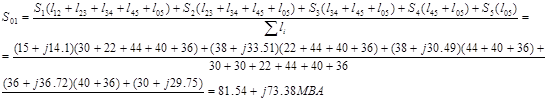

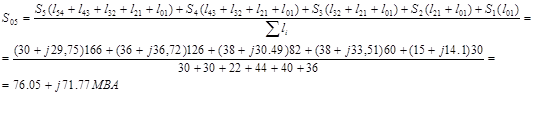

Рассчитываем потоки мощность для головного участка сети 01 по правилу электрических моментов.

Рассчитываем потоки мощности для остальных промежуточных участков сети 12 и 23, 34, 45 по первому закону Кирхгофа.

Точка 3 является точкой потокораздела активной и реактивной мощностей.

Приближенный расчет потокораспределения в сети, имеющей замкнутый контур, в послеаварийном режиме.

Составляем схему сети, имеющей замкнутый контур, в послеаварийном режиме (рисунок 3.3). В данном случае участке сети 0123450 наиболее загруженным головным участком в нормальном режиме является участок 01. Рассматривая послеаварийный режим сети, предположим, что данный участок 01 вышел из строя. Тогда в послеаварийном режиме кольцевой участок сети 0123450 преобразуется в радиальный 054321.

0



S23

S2

5
