Пример выполнения курсовой работы

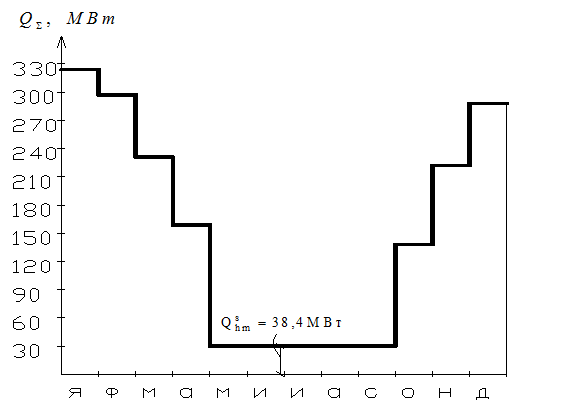

Рис. 3. Годовой график теплового потребления по месяцам

Расчет и построение температурного графика регулирования тепловой нагрузки на отопление.

Построить для закрытой системы теплоснабжения график центрального качественного регулирования отпуска теплоты по совмещенной нагрузке отопления и горячего водоснабжения (повышенный или скорректированный температурный график).

Принять расчетные температуры сетевой воды в подающей магистрали t1= 130 0С в обратной магистрали t2= 70 0С, после элеватора t3= 95 0С. Расчетная температура наружного воздуха для проектирования отопления tнро = -31 0С. Расчетная температура воздуха внутри помещения tв= 18 0С. Расчетные тепловые потоки принять те же. Температура горячей воды в системах горячего водоснабжения tгв = 60 0С, температура холодной воды tс= 50С. Балансовый коэффициент для нагрузки горячего водоснабжения aб= 1,2. Схема включения водоподогревателей систем горячего водоснабжения двухступенчатая последовательная.

Решение.

Предварительно выполним расчет и построение отопительно-бытового графика температур с температурой сетевой воды в подающем трубопроводе для точки излома =70 0С. Значения температур сетевой воды для систем отопления t01; t02; t03 определим используя расчетные зависимости (13), (14), (15) для температур наружного воздуха tн= +8; 0; -10; -23; -31 0С

Определим, используя формулы (16),(17),(18), значения величин

Для tн = +8 0С значения t01, t02 ,t03 соответственно составят:

Аналогично выполняются расчеты температур сетевой воды и для других значений tн. Используя расчетные данные и приняв минимальную температуру сетевой воды в подающем трубопроводе = 70 0С, построим отопительно-бытовой график температур (см. рис. 4). Точке излома температурного графика будут соответствовать температуры сетевой воды = 70 0С, = 44,9 0С, = 55,3 0С, температура наружного воздуха = -2,5 0С. Полученные значения температур сетевой воды для отопительно-бытового графика сведем в таблицу 4. Далее приступаем к расчету повышенного температурного графика. Задавшись величиной недогрева Dtн= 7 0С определим температуру нагреваемой водопроводной воды после водоподогревателя первой ступени

Определим по формуле (19) балансовую нагрузку горячего водоснабжения

МВт

По формуле (20) определим суммарный перепад температур сетевой воды d в обеих ступенях водоподогревателей

Определим по формуле (21) перепад температур сетевой воды в водоподогревателе первой ступени для диапазона температур наружного воздуха от tн= +8 0С до t'н = -2,5 0С

Определим для указанного диапазона температур наружного воздуха перепад температур сетевой воды во второй ступени водоподогревателя

Определим используя формулы (22) и (25) значения величин d2 и d1 для диапазона температур наружного воздуха tн от t'н = -2,5 0С до t0= -310С. Так, для tн= -10 0С эти значения составят:

Аналогично выполним расчеты величин d2 и d1 для значений tн= -23 0С и tн= –31 0С. Температуры сетевой воды и в подающем и обратном трубопроводах для повышенного температурного графика определим по формулам (24) и (26).

Так, для tн= +8 0С и tн= -2,5 0С эти значения составят
