Пример выполнения курсовой работы

Страница 5

для tн = -10 0С

Аналогично выполним расчеты для значений tн = -23 0С и -31 0С. Полученные значения величин d2, d1, ,сведем в таблицу 4.

Для построения графика температуры сетевой воды в обратном трубопроводе после калориферов систем вентиляции в диапазоне температур наружного воздуха tн = +8 ¸ -2,5 0С используем формулу (32)

Определим значение t2v для tн= +8 0С. Предварительно зададимся значением 0С. Определим температурные напоры в калорифере и соответственно для tн= +8 0С и tн= -2,5 0С

Вычислим левые и правые части уравнения

Левая часть

Правая часть

Поскольку численные значения правой и левой частей уравнения близки по значению (в пределах 3%), примем значение как окончательное.

Для систем вентиляции с рециркуляцией воздуха определим, используя формулу (34), температуру сетевой воды после калориферов t2v для tн= tнро = -310C.

Здесь значения Dt; t; t соответствуют tн = tv= -23 0С. Поскольку данное выражение решается методом подбора, предварительно зададимся значением t2v = 510С. Определим значения Dtк и Dt

Далее вычислим левую часть выражения

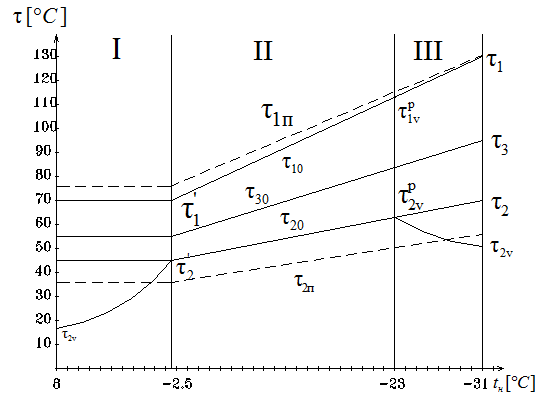

Поскольку левая часть выражения близка по значению правой (0,99»1), принятое предварительно значение t2v = 51 0С будем считать окончательным. Используя данные таблицы 4 построим отопительно-бытовой и повышенный температурные графики регулирования (см. рис. 4).

Таблица 4 - Расчет температурных графиков регулирования для закрытой системы теплоснабжения.

t10

t20

t30

d1

d2

t1П

t2П

t2V

+8

70

44,9

55,3

5,9

8,5

75,9

36,4

17

-2,5

70

44,9

55,3

5,9

8,5

75,9

36,4

44,9

-10

90,2

5205

64,3

4,2

10,2

94,4

42,3

52,5

-23

113,7

63,5

84,4

1,8

12,5

115,6

51

63,5

-31

130

70

95

0,4

14

130,4

56

51
