Требуется:

1. Найти толщину изоляционного материала, обеспечивающую температуру наружной поверхности изоляции 60ºС.

2. Сопоставить тепловые потоки через трубу с изоляцией и без неё при тех же tж1, tж2, α1 и α2.

3. Дано: d=66 мм; tж1=250°С; α110-3=1,7 Вт/(м2°С); λиз=0,08 Вт/(м2°С); λтр=48Вт/(м2°С).

Линейная плотность теплового потока через изолированную трубу

Линейная плотность теплового потока от изоляции к наружному воздуху

Приравниваем правые части этих уравнений и представим решение в виде

Где

Подставим значение соответствующих величин и получим

Для графического решения полученного уравнения зададимся значениями dиз, определим y и , а полученные результаты представим в таблице:

dиз

0,082

0,092

0,102

0,112

0,122

0,132

0,142

dиз/ d2

1,139

1,278

1,417

1,556

1,694

1,833

1,972

0,130

0,245

0,348

0,442

0,527

0,606

0,679

y

0,925

0,824

0,743

0,677

0,621

0,574

0,533

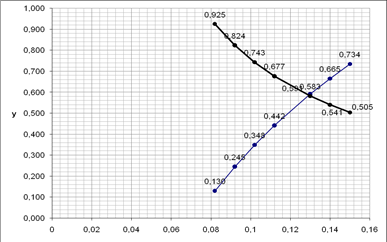

Полученные данные наносим на график и получаем значение корня dиз=0,129 м, которое удовлетворяет уравнению

Линейная плотность теплового потока через изолированную трубу

Линейная плотность теплового потока неизолированного трубопровода

=515,5
