Основы тепломассообмена

1. Стационарная передача через плоскую стенку

Теплота дымовых газов передаётся через стенку воде. Принимая температуру газов tж1, воды tж2, коэффициент теплоотдачи газами стенки α1 и от стенки воде α2 и считая стенку плоской, требуется:

1. Подсчитать термические сопротивления, коэффициенты теплопередачи и количество передаваемой теплоты от газов к воде через 1м2 стенки для следующих случаев:

а) стенка стальная совершенно чистая, толщиной δ2 (λ2=50 Вт/(м·ºС);

б) стенка стальная, со стороны воды покрыта слоем накипи толщиной δ3 (λ3=2 Вт/(м·ºС);

в) стенка стальная, со стороны газов покрыта слоем сажи толщиной δ1=2 мм (λ1=0,2 Вт/(м·ºС);

г) стенка стальная, со стороны воды покрыта слоем накипи толщиной δ3, а со стороны газов – сажей толщиной δ1.

2. Определить температуры всех слоев стенки для случая г.

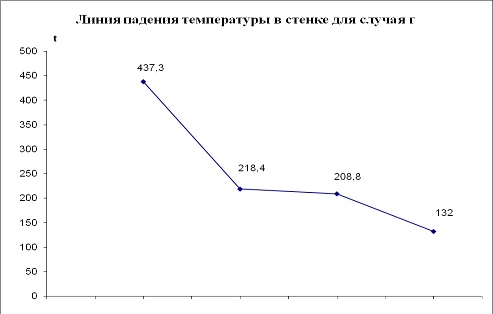

3. Построить в масштабе линию падения температуры в стенке для случая г.

Дано: tж1=950ºС, tж2=210ºС, α1=65 Вт/(м2·ºС), α2·10-3=2,1 Вт/(м2·ºС), δ2=19 мм, δ3=5 мм.

Термическое сопротивление теплопередаче:

Коэффициенты теплопередачи

Количество передаваемой теплоты от газов к воде через 1 м2 стенки определим из уравнения теплопередачи:

Температуры всех слоев стенки для случая г.

Плотность теплового потока от газов к стенке

отсюда

Плотность теплового пока через слой сажи

Отсюда

Плотность теплового потока через стальную стенку

Отсюда

Плотность теплового потока через слой накипи

Отсюда

2. Расчет тепловой изоляции
