Оперативный ток

Оперативным называется ток, который используется для питания устройств релейной защиты и автоматики, световой и звуковой сигнализации, а также для питания катушек включения и отключения вакуумного выключателя. В качестве оперативного тока в компрессорной станции используется постоянный выпрямленный ток. Так как компрессорная станция является потребителем первой категории, каждая секция шин оперативного тока при исчезновении напряжения, посредством автоматического включения резерва, подключается к соседним секциям.

Для защиты цепей оперативного тока используются автоматические выключатели и предохранители.

Источниками постоянного тока являются аккумуляторные батареи, а также блок постоянного напряжения РКН. Аккумуляторные батареи расположены в подстанции №1. Аккумуляторы поддерживают постоянное напряжение не менее 80% от номинального. Для этого их постоянно подзаряжают. За технической исправностью аккумуляторов следит персонал электроцеха. Другим источником постоянного тока является блок постоянного напряжения, который преобразует переменное напряжение с КТП в постоянное напряжение 220 В.

Устройство контроля, измерения и защиты следит автоматически за нормальной работой источника оперативного тока. При исчезновении напряжения срабатывает защита минимального напряжения и автоматически включается резервное питание от 2-ой секции или от аккумуляторной батареи.

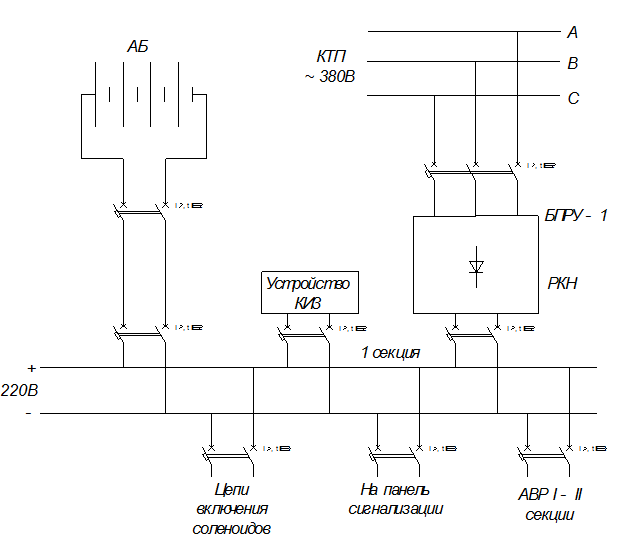

Рис. 2.14.1 Оперативный ток
