Контроль и измерения

Расчетным учетом электроэнергии называется учет выработанной., а также отпущенной потребителям электроэнергии для денежного расчета за нее. Счетчики установленные для расчетного учета называются расчетными счетчиками (класса 2), с классом точности измерительных трансформаторов 0,5. Контрольным учётом электроэнергии называется учёт для контроля расхода электроэнергии электростанций, подстанций, предприятий, зданий и т.п. Счётчики, установленные для технического учёта, называются контрольными счетчиками (класса 2,5) с классом точности измерительных трансформаторов 1.

При определении активной энергии необходимо учитывать энергию: потребляемую на собственные нужды подстанции, выбранную электростанциями в распределительные сети; переданную в другие энергосистемы или полученную от них- отпущенную потребителям и подлежащую оплате. Кроме того, необходимо контролировать соблюдение потребителями заданных им режимов потребления и баланса электроэнергии, установления удельных норм распада энергии и проведения хозрасчёта.

Учёт реактивной энергии должен обеспечивать возможность определения количества реактивной электроэнергии, полученной потребителем от электроснабжающей организации или контроль соблюдения заданного режима работы компенсирующих устройств.

Контроль за режимом работы основного и вспомогательного оборудования на подстанции осуществляется с помощью контрольно измерительных приборов.

Приборы устанавливаются в ячейках РУ – 10кВ и щитах управления подстанции. Учёт потребляемой на промышленных предприятиях электроэнергии должен обеспечивать:

1 Определение количества электроэнергии, подлежащей оплате.

2 Контроль удельных норм расхода электроэнергии на единицу продукции.

3 Контроль за соблюдением потребителями заданных им режимов потребления и баланса электроэнергии.

4 Производство внутризаводских межцеховых расчётов за электроэнергию.

5 Контроль расхода и выработки реактивной электроэнергии.

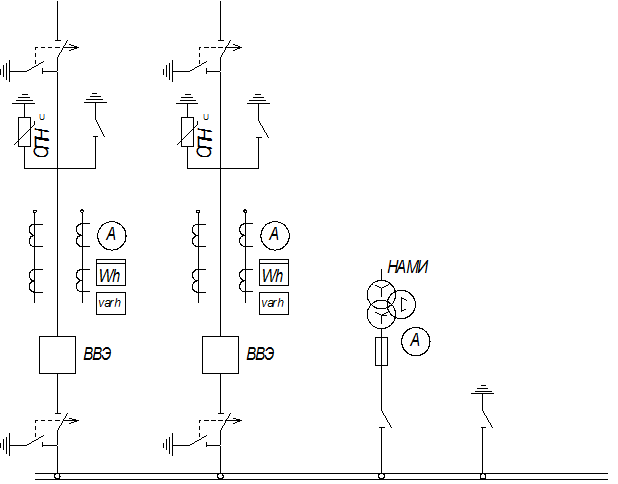

Рис. 2.15.1 Контроль и измерения
