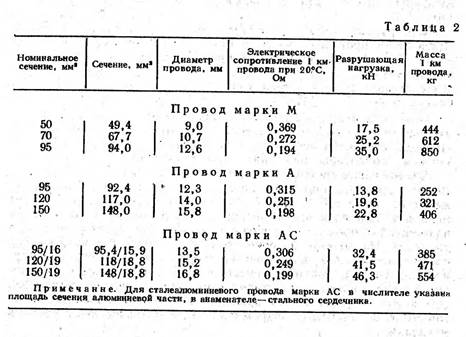

Усиливающие провода применяют на линиях, где площадь сечения контактного провода недостаточна для пропуска электрического тока, а также на длинных линиях, где падение напряжения в конце участка превышает допустимое значение. Усиливающие провода прокладывают параллельно контактным и соединяют с ними через определенные расстояния. Для усиливающих проводов и воздушных питающих линий применяют неизолированные провода: медные марки М, сталеалюминиевые марок АС и ПБСА, сталемедные марок ПБСМ1 и ПБСМ2. Сечение проводов определяют на основании электрического расчета. Основные данные проводов приведены в табл.2,3.

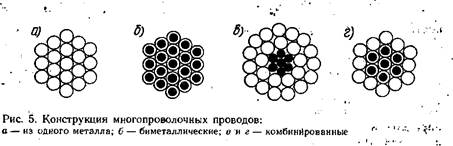

Конструкции многопроволочных проводов показаны на рис.5. Провода из проволок одного металла марок М, Бр, С показаны на, рис.5, а; биметаллические из проволок, имеющих сердцевину из одного металла, а оболочку из другого металла - сталемедные и сталеалюминиевые марок ПБСМ и ПБСА, - на рис.5, б; комбинированные марок АС и АПБСА - на рис.5, в и г.

Медные провода обладают большой стойкостью к коррозии от атмосферного воздействия, надежны в эксплуатации и долговечны. Провода многопроволочные из твердотянутой проволоки МТ с временным сопротивлением на разрыв не менее 380 Н/мм2.

Алюминиевые провода выполняют многопроволочными из твердотянутых проволок марки А с временным сопротивлением на растяжение не менее 150 Н/мм2. Алюминий примерно в три раза легче меди и в 1,65 раза имеет меньшую электропроводность. Поэтому алюминиевые провода одинаковы по проводимости, легче медных в два раза. На воздухе поверхность алюминия быстро покрывается слоем окиси, который в дальнейшем хорошо противостоит атмосферной коррозии. Алюминий - металл мягкий и подвергается электрохимической коррозии при. соприкосновений с другими, металлами. Это нужно учитывать при хранении и монтаже провода, оберегая его от механических повреждений, и соприкосновении с другими металлами.

Сталеалюминиевые провода марки АС в своей конструкции имеют свитой из стальных проволок сердечник, поверх которого имеется повив алюминиевых проволок. Сердечник, служит для восприятия нагрузки от растяжения, а алюминиевые провожжи обеспечивают электрическую проводимость. В сравнении с алюминиевым этот провод имеет повышенную надежность и больше подходит к работе в городских условиях.

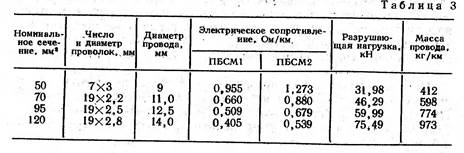

На контактных сетях применяют сталемедные провода марок первого класса ПБСМ1 и второго класса ПБСМ2 (см. табл.3).

Провода свивают из стальных проволок, покрытых тонким слоем меди, причем слой меди у проволоки ПБСМ1 несколько толще, чем у ПБСМ2.
