Изготовление фотонных кристаллов
В связи с этим для увеличения скорости седиментации малых сфер и уменьшения – больших использовали электрофорез. В этих экспериментах вертикальное электрическое поле (в зависимости от его направления) в одних случаях “увеличивало”, а в других – “понижало” силу тяжести, действующую на частицы. Как и ожидалось, чем медленнее проводили процесс осаждения, тем более упорядоченными получались образцы. Например, в работе было показано, что при естественном осаждении кварцевых частиц диаметром 870 нм формируется коллоидный кристалл с полностью неупорядоченной структурой (рис. 23а). Использование же электрофореза позволяет получать достаточно хорошо упорядоченный материал (рис. 23б). При осаждении кварцевых частиц диаметром 205 нм использование электрофореза значительно увеличивало скорость седиментации (от 0,09 в случае естественного осаждения до 0,35 мм/ч). В результате коллоидный кристалл образовывался не за 2 месяца, а менее чем за две недели, причем ухудшения оптических свойств не происходило.
Другим способом упорядочения коллоидных сфер является метод осаждения на мембранах. Так, в работах полимерные коллоидные кристаллы были получены фильтрованием суспензии, содержащей, в основном, латексные сферы диаметром 300-1000 нм, через ровную поликарбонатную мембрану с порами размером ~100 нм, которые задерживали крупные, пропуская растворитель и более мелкие сферы.
В последнее время большое распространение получили метод упорядочения коллоидных сфер, связанный с использованием капиллярных сил. Показано, что кристаллизация субмикронных частиц на границе мениска между вертикальной подложкой и коллоидной суспензией по мере испарения последней приводит к образованию тонкой, плоской, хорошо упорядоченной структуры. В то же время, считалось, что использование этого метода для получения коллоидных кристаллов на основе частиц диаметром > 400 нм невозможно, поскольку осаждение крупных частиц под действием силы тяжести, как правило, происходит быстрее, чем движение мениска вдоль подложки вследствие испарения растворителя. Это создает определенные проблемы для коммерческих приложений метода: фотонные кристаллы в важнейшем для современных средств связи диапазоне длин волн 1,3-1,5 мкм формируются на основе сфер с диаметрами в интервале 700-900 нм.
Эту проблему решили, применяя градиент температур, инициирующий конвекцию: конвекционные потоки замедляют седиментацию, ускоряют испарение и приводят к непрерывному току сферических частиц к мениску (рис. 24). Так, используя этот метод, удалось добиться упорядочения кварцевых сфер диаметром 0,86 мкм на силиконовой подложке. Необходимо подчеркнуть, что материал получаемой структуры характеризовался значительно меньшей концентрацией точечных дефектов, а сами кварцевые коллоидные кристаллы были значительно крупнее, чем удавалось получать ранее.
Простой метод получения коллоидных кристаллов, не требующий экстремальных условий проведения эксперимента: упорядочение полистирольных сферических частиц происходящий на поверхности воды только за счет подъема температуры суспензии до 90°C. В ходе эксперимента, латексные сферы диаметром 240 нм оставались в растворе во взвешенном состоянии при постоянной температуре более 2 месяцев. Из-за непрерывно протекающего испарения раствора, концентрация коллоидных частиц на его поверхности, по-видимому, значительно возрастает, что приводит к их самоорганизации (под действием капиллярных сил) в упорядоченные области.

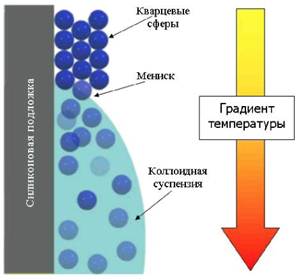

Рис. 24
. Метод упорядочения крупных кварцевых сфер на поверхности вертикальной подложки, использующий действие капиллярных сил и градиента температур.
Расчеты показали, что плотность “организованных” сфер становится меньше плотности воды, поэтому они не тонут. В процессе дальнейшего испарения воды к первичному кластеру пристраивается следующий упорядоченный слой и т.д. Именно малая разность между плотностью воды (1 г/см3) и полистирола (1,04 г/см3) позволяет получать коллоидные кристаллы на поверхности раствора. Действительно, при экспериментировании с метанолом (имеющий значительно меньшую плотность ρ = 0,79 г/см3), образование упорядоченных структур не происходит.
Методы, использующие самопроизвольное формирование фотонных кристаллов
При самопроизвольном формировании фотонных кристаллов используются коллоидальные частицы (чаще всего используются монодисперсные силиконовые или полистереновые частицы, но и другие материалы постепенно становятся доступными для использования по мере разработки технологических методов их получения), которые находятся в жидкости и по мере испарения жидкости осаждаются в некотором объеме. По мере их осаждения друг на друга, они формируют трехмерный фотонный кристалл, и упорядочиваются преимущественно в гранецентрированную или гексагональную кристаллические решетки. Этот метод достаточно медленный, формирование фотонного кристалла может занять недели.
