Изготовление фотонных кристаллов
Создание трехмерного фотонного кристалла в видимом интервале длин волн остается на протяжении последних десяти лет одной из главных задач материаловедения, для решения которой большинство исследователей сосредоточились на двух принципиально разных подходах: использование темплатных методов, создающих предпосылки для самоорганизации синтезируемых наносистем, и нанолитографии.
Среди первой группы методов наибольшее распространение получили такие, которые в качестве темплатов для создания твердых тел с периодической системой пор используют монодисперсные коллоидные сферы. Эти методы позволяют получить фотонные кристаллы на основе металлов, неметаллов, оксидов, полупроводников, полимеров, и т.д. Все указанные методы включают несколько общих этапов (рис. 22).
Рис. 22.
Схема темплатного синтеза фотонных кристаллов
На первом этапе, близкие по размерам коллоидные сферы равномерно “упаковывают” в виде трехмерных (иногда двухмерных) каркасов, которые в дальнейшем выступают в качестве темплатов (рис. 22а). Для упорядочения сфер помимо естественного (спонтанного) осаждения используются центрифугирование, фильтрование с использованием мембран и электрофорез. При этом, в случае использования кварцевых сфер получающийся материал является синтетическим аналогом природного опала.
На втором этапе, пустоты в темплатной структуре пропитывают жидкостью, которая впоследствии при различных физико-химических воздействиях превращается в твердый каркас. Другими методами заполнения веществом пустот темплата являются либо электрохимические методы, либо метод CVD (рис. 22б).
На последнем этапе, темплат (коллоидные сферы) удаляют, используя в зависимости от его природы процессы растворения или термического разложения (рис. 22в). Получающиеся структуры часто называют обратными репликами исходных коллоидных кристаллов или “обратными опалами”.
Очевидно, что сферы, используемые в качестве темплатов для формирования пористых твердых тел, должны смачиваться наносимыми прекурсорами, а также должны быть легко удаляемы в условиях, при которых создаваемая каркасная структура не разрушается. Кроме того, чтобы конечный пористый материал обладал фотонными свойствами, сферы должны иметь узкое распределение по размерам: их диаметры не должны отличаться от среднего размера более чем на 5-8%.
Темплатный каркас, состоящий из упорядоченных монодисперсных коллоидных частиц, в литературе принято называть “коллоидным кристаллом” (colloidal crystal) (см. рис 22а). Как правило, для их формирования используются кварцевые или полимерные латексные сферы, хотя в литературе описаны случаи применения эмульсионных капель, золота и монодисперсных полупроводниковых нанокристаллов.
Для практического использования бездефектные области в фотонном кристалле не должны превышать 1000 мкм2. Поэтому проблема упорядочения кварцевых и полимерных сферических частиц является одной из важнейших при создании фотонных кристаллов.
Осаждение коллоидных частиц только под действием сил гравитации моделирует естественный механизм образования природного опала. Поэтому этот метод был подробно изучен уже достаточно давно. В процессе длительного отстаивания происходит разделение частиц по размерам, что позволяет получать хорошо упорядоченные образцы синтетических опалов, даже если используемые кварцевые сферы имеют значительный разброс по размерам.
Однако, естественное осаждение – очень медленный процесс, как правило, требующий нескольких недель или даже месяцев, особенно в том случае, когда диаметр сфер не превышает 300 нм. Центрифугирование позволяет значительно ускорить процесс формирования коллоидных кристаллов. Однако, полученные в таких условиях материалы упорядочены хуже, так как при высокой скорости осаждения разделение частиц по размерам не успевает произойти. При этом, как было показано в работе, на качество получающегося опала сильное влияние оказывает скорость центрифугирования.
Так, при осаждении сферических кварцевых частиц диаметром 375-480 нм наиболее хорошо упорядоченные коллоидные кристаллы были получены при центрифугировании со скоростью 4000 об./мин, при скоростях 3000 и 5000 об./мин образцы были упорядочены значительно хуже.
Рис. 23.

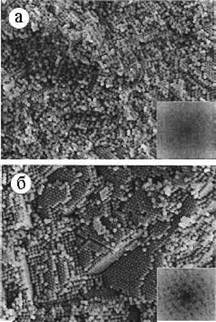

Влияние электрофореза на осаждение крупных кварцевых сферических частиц диаметром 870 нм: а) – электрофорез не применяется; б) – электрофорез применяется.
Метод естественного осаждения связан с рядом сложностей. Если размеры кварцевых сфер достаточно малы (< 300 нм), они могут не образовать осадка, поскольку энергия теплового движения становится сопоставимой с энергией гравитационного поля. С другой стороны, при осаждении крупных сфер (диаметром > 550 нм) скорость их осаждения настолько велика, что получить упорядоченные массивы становится затруднительно, а при последующем увеличении размеров сфер – практически невозможно.
