Анализ электрического состояния линейных и нелинейных электрических цепей постоянного тока
рис 1.8

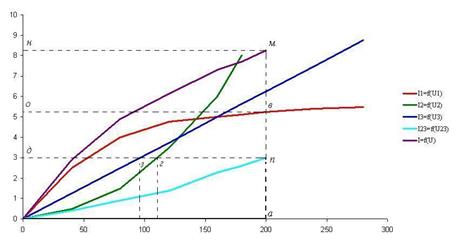

Расчет цепи производим графическим методом. Для этого в обшей системе координат строим вольтамперные характеристики (ВАХ) линейного и нелинейных элементов: I1=f(U1), I2=f(U2), I3=f(U3) (рис 1.10).
рис 1.10
ВАХ линейного элемента строим по уравнению
. Она представляет собой прямую, проходящую через начало координат. Для определения координаты второй точки ВАХ линейного элемента задаемся произвольным значением напряжения. Например, UR=160В, тогда соответствующее значение тока
А. Соединив полученную точку с началом координат, получим ВАХ линейного элемента.
Далее строится общую ВАХ цепи с учетом схемы соединения элементов. В нашей цепи соединение элементов смешанное. Поэтому графически "сворачиваем" цепь. Начнем с элемента I1=f(U1) (нэ1), он подсоединен параллельно цепи и его ВАХ будет таким же, как и при дано. Далее делаем характеристики линейного элемента I3=f(U3) и нелинейного элемента (нэ2) I2=f(U2), которые соединены между собой последовательно. Строим для них общую ВАХ. В данном случае задаемся током и складываем напряжения. Проделываем это многократно. По полученным точкам строим общую ВАХ цепи I23=f(U23). Затем строим ВАХ нелинейного элемента I1=f(U1) и I23=f(U23), они подсоединены в цепи параллельно, значит, их ток будет равен сумме токов I1=f(U1) и I23=f(U23), значит складываем на графике их общий ток I=f(U).
Дальнейший расчет цепи производим по полученным графикам.
Чтобы найти токи и напряжение на всех элементах цепи поступим так: по оси напряжение находим напряжение равное 200 В (точка а). Из этой точки восстанавливаем перпендикуляр до пересечения I1=f(U1), получаем точку "в". Из точки "в" опустим перпендикуляр на ось тока и получим точку "о", и получим ток (нэ1). Iнэ1=5,2А. Так же восстановим перпендикуляр из точки "а" до пересечение I23=f(U23) и опустим его на ось тока, получим ток во второй ветви I3,не2=I3=Iне2=3А. Отрезке "нд" пересекает ВАХ I3=f(U3) и I2=f(U2) в точках "з" и "г", опустим там перпендикуляры мы получим напряжение на элементах R3 (U3=95В) и (нэ2) (Uнэ2=105В).
