Акустическая голография

Страница 1

Акустическая голография дает хорошие примеры обеих операций в неоптической области, получаемых, но аналогии с когерентной оптикой и использованием когерентного оптического восстановления. Мы подведем итоги некоторых результатов. Для читателей, интересующихся вопросом более детально, существует прекрасная монография [1.16]. Наша цель состоит в том, чтобы подчеркнуть скорее результаты, которые можно получить, а не методы их достижения. Акустические голограммы часто формируются и считываются одновременно. Двумя распространенными голографическими средами являются поверхности жидкости (рябь на поверхности) [1.17] и жидкие кристаллы [1.18]. Также можно использовать явление дифракции Брэгга [1.19]. Во всех этих случаях восстановление в когерентном свете обеспечивает получение изображения объекта в реальном времени в виде, как он «освещается» звуком. Для наблюдения с задержкой (а не в реальном времени) существует также большой выбор регистрирующих сред [1.16].

Изображения содержат информацию об объеме объекта, но эту информацию не так легко воспринять, как глубину сцены в «обычной оптической голографии». Причина этого ясна, и применение когерентной оптики к вопросам биомедицины является важной иллюстрацией более общей проблемы. В случае обычной оптической френелевской голограммы мы наблюдаем сцену сквозь голограмму, линейные размеры которой могут быть 10—20 см. Стандартная пленка записывает 2*104 лин/см, или около 2*105—4*105 интерференционных полос в голограмме в видимом свете.

Таким образом, вся голограмма может содержать около 1011 разрешимых пространственных элементов или элементов изображения. На рис. 2.1. показано, как можно наблюдать объект через такую оптическую голограмму. Часть всей голограммы, образующая изображение, наблюдаемое глазом, очень мала, но число содержащихся элементов изображения может все еще равняться 106 или больше в зависимости от того, где расположены глаза наблюдателя. Типичные акустические голограммы далеко не содержат 1011 элементов изображения. В результате этого их нельзя использовать как оптические голограммы, которые были только что описаны. Вместо того чтобы наблюдать трехмерную сцену в большое окно, мы наблюдаем ее в замочную скважину! Без изменений перспективы, имеющих место при более широкой апертуре, мы теряем ощущение объема. Мы не можем видеть трехмерную картину в замочную скважину. Это положение иллюстрируется па рис. 2.2. Итак, мы должны использовать всю голограмму для создания изображения. Исчезает параллакс, но зато остается глубина фокусировки при формировании изображения. Поэтому можно осуществлять фокусировку на последовательные плоскости с обычной глубиной фокусировки, которая имеет место в случае получения обычного акустического изображения. Это значит, что голограмма с апертурой А, рассматривающая объект на расстоянии d при длине акустической волны л, имеет разрешение по глубине примерно . Часто различные «плоскости» фокусируются последовательно на видикон для удобства телевизионного считывания. Общей проблемой, показанной здесь, является относительная малочисленность данных, обычно встречающаяся в биомедицинских изображениях. Таким образом, если бы были доступны удобные и быстрые матрицы преобразователей в 103*103 элементов, то они могли бы заменить непосредственно формируемые голограммы, а изображения могли бы формироваться не при помощи дифракции, а с помощью машинного преобразования Френеля. В акустической голографии когерентная оптика используется не вследствие своих сильных качеств (высокая скорость обработки данных), а просто потому, что она является (в настоящее время) более дешевой и удобной.

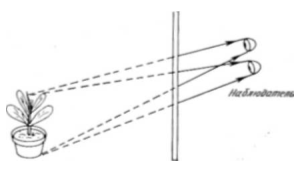

Рис. 2.1. Наблюдение изображения с обычной оптической голограммы

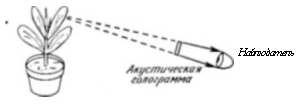

Рис. 2.2. Наблюдение изображения с голограммы небольшого размера, например, акустической.

Такое удачное стечение обстоятельств действительно имеет место в случае с когерентной оптикой, но оно не приводит к стабильному преимуществу. Цифровые матричные преобразователи и цифровые процессоры станут более дешевыми и более быстрыми. Для того чтобы сохранять свое место, средства когерентной оптики должны также совершенствоваться.

Получение акустической голограммы — сложная задача, выходящая за рамки данной главы (более детальное рассмотрение см. в [1.16]), но Мы можем наметить те моменты, которые характерны для выбранного метода при любых применениях. Первый момент состоит в решении, должна ли голограмма быть получена в реальном времени. Голографирование в реальном времени является действительной необходимостью для некоторых объектов (например, плавающая рыба, работающие мышцы). Важно помнить, что объект должен быть, не только фотографически неподвижен (движение меньше, чем разрешение), но также и голографическн неподвижен (движение меньше чем четверть длины волны). Таким образом, хотя использование акустических голограмм, снимаемых в стационарных условиях, широко предлагалось для промышленного контроля, биомеднцииская акустическая голография почти исключительно связана с методами, использующими реальное время. Второй момент заключается в методе освещения объекта.
