Регенеративные подогреватели

Подогреватель высокого давления выбираем по заводским данным, так чтобы их характеристики удовлетворяли значениям, полученным в ходе расчета ПТС. Основными параметрами поверхностных подогревателей, определяющими пригодность их для данной турбины, служат: пропускная способность (кг/с); давление греющего пара (МПа); давление воды (МПа) и поверхность нагрева (м2).

Найдём площадь поверхности нагрева ПВД-3. Для этого определим тепловую мощность подогревателя, кВт:

.

Площадь поверхности нагрева зоны ОП ПВД-3 Опреедляем по следующей формуле, м2:

, (10.1.1)

где – коэффициент теплопередачи зоны ОП, кВт/(кг·ºС);

– среднелогарифмический температурный напор зоны ОП.

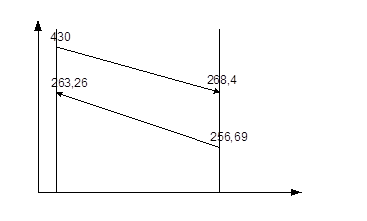

Определяем температурный напор. Для этого построим температурный график для зоны ОП ПВД-3 (рисунок 10.1.1).

Рисунок 10.1.1 – Температурный график зоны ОП ПВД-3

, (10.1.2)

где – большая разность температур, ºС;

– меньшая разность температур, ºС.

Определяем среднелогарифмический температурный напор по формуле (10.1.2):

.

По формуле (10.1.1) определяем площадь поверхности нагрева зоны ОП ПВД-3, м2:

.

Аналогичным образом определяем площади для зон СП и ОД, затем складываем получившиеся площади и получаем площадь поверхности нагрева подогревателя.

Таблица 10.1.1 – Выбор ПВД и ПНД.

ПВД-1

ПВД-2

ПВД-3

ПНД-1

ПНД-2

ПНД-3

ПНД-4

, кВт

701,798

2330,8

3207,7

, кВт

8180

15405,87

13693,3

1,296

1192,989

1864,38

7638,061

, кВт

217,803

962,369

785157

48,23

53,93

58,44

20,13

23,01

16,34

9,165

28,9

35,25

50,71

13,43

16,83

8,79

, м2

145,51

432,19

548,89

, м2

16,25

267,81

335,21

0,0589

17,2

22,04

62,76

, м2

81,09

71,48

111,65

, м2

242,85

771,48

995,75

0,0589

17,2

22,04

62,76

Тип подогревателя

ПВ-250/180 №2

ПВ-950–380–40

ПВ-1300–380–66

ПН-100–16–4–3

ПН-100–16–4–3

ПН-100–16–4–3

ПН-100–16–4–3
