Выбор трансформаторов напряжения

Страница 1

Тип выбираемого трансформатора определяется назначением его в электроустановке.

Выбирают трансформатор по величине рабочего напряжения распределительного устройства согласно условию

,

-номинальное первичное напряжение трансформатора, кВ;

-рабочее напряжение распределительного устройства, к шинам которого подключается трансформатор, кВ;

Выбранный трансформатор проверяют на соответствие классу точности согласно условию

,

-номинальная мощность вторичной обмотки трансформатора в соответствующем классе точности, ВА

-мощность, потребляемая измерительными приборами и реле, подключенными к трансформатору, ВА;

Для ОРУ-220 кВ выбираем трансформатор напряжения НКФ 220/58, который удовлетворяет условию:

;

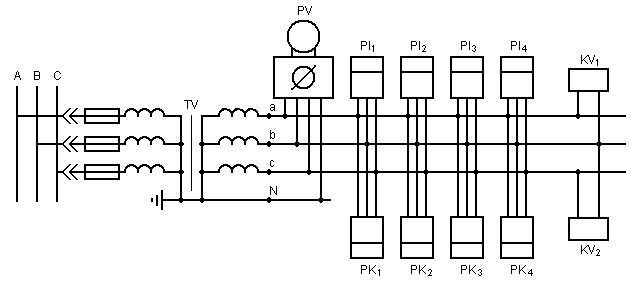

Выбранный трансформатор проверяем на соответствие классу точности согласно условию . = 400 ВА в классе точности 0,5, который необходим для нормальной работы счетчиков. Расчет производим в соответствии со схемой. Определяем расчетную вторичную мощность.

,

-сумма активных мощностей приборов и реле, Вт;

- сумма реактивных мощностей приборов и реле, вар;

Условие проверки трансформатора напряжения на соответствие классу точности выполняется, т.к.

;

.

Таблица 6

Наименование

Тип

Число катушек

Число приборов

Мощность, потребляемая одной катушкой

cos

sin

Суммарная потребляемая мощность

Вольтметр

Э378

1

2

2

1

0

4

0

Счетчик активной энергии

СА3У

2

2

4

0,38

0,93

6,08

14,88

Счетчик реактивной энергии

СР4У

3

2

4

0,38

0,93

9,12

22,32

Реле напряжения

РН-50

1

3

1

1

0

3

0

Реле направления мощности

РБМ-171

2

2

35

1

0

140

0

Итого

176,44

37,2
