При общем равномерном освещении расстояние от крайних светильников или рядов светильников до стен следует принимать в помещениях, предназначенных для работы примерно втрое меньшим, а в остальных помещениях – вдвое меньше, чем расстояние между рядами светильников или стороны поля. При размещении рабочих мест непосредственно у стен или колонн крайние ряды светильников следует в пределах целесообразности приближать к стенам или колоннам, в частности устанавливать светильники на кронштейнах.

Расстояние между соседними светильниками (L) или их рядами зависит от расчетной высоты подвеса светильников (Hр) и светораспределения (типа светильника). Как было показано в разделе 2.3.1 (выбор светильников по экономическим соображениям) для каждого типа светильников (стандартной кривой силы света) существует наивыгоднейшее относительное расстояние (табл. П8, П9). Тогда

, (2.7)

где - наивыгоднейшее относительное расстояние между светильниками;

Нр – расчетная высота подвеса светильников.

При расположении светильников в вершинах прямоугольника L может быть рассчитана как среднегеометрическое расстояние между соседними светильниками:

, (2.8)

где Lа Lb – расстояние между светильниками по длине и ширине помещения.

В производственных помещениях с типовыми строительными модулями (в основном это высокие помещения), характеризующимися стандартными размерами шага колонн (обычно 6м) и шириной пролета (6, 12, 18 и 24 м), светильники размещаются обычно на фермах в виде продольных рядов. При этом расстояние между светильниками в ряду получается одинаковым и равным шагу колонн 6 м (реже 12 м). Такое расположение светильников не всегда дает возможность достичь равномерности освещения, что в свою очередь ведет к перерасходу электроэнергии.

В этих случаях рекомендуется применение так называемых неравномерных схем размещения светильников [9]. Такие схемы характеризуются неодинаковым количеством светильников на соседних фермах, которое получается либо за счет того, что допускается разное число светильников в одной световой точке, либо за счет неодинаковых расстояний между светильниками в рядах. При трех или четырехрядных схемах средние ряды выполняют менее загруженными, чем крайние, либо расстояние между рядами в центральной части помещения при четырехрядной схеме в 1,3…1,5 раза делается больше, чем расстояние между крайними рядами. Такие неравномерные схемы размещения светильников уменьшают неравномерность освещенности, а, следовательно, и расход электроэнергии.

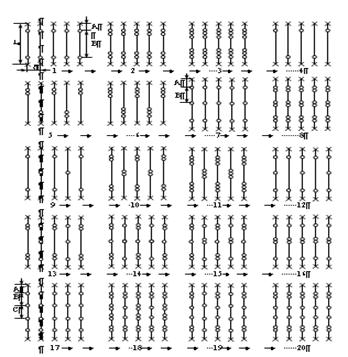

Рис. 2.4. Схема эффективного размещения светильников в пролетах производственных зданий:

o - светильник, ´ – колонна, L – ширина пролета, l – шаг колонн, 1¸20 – номера схем размещения; для 1¸6 – В/А = 4; для 7¸16 В/А = 3…3,5; для 17¸20 В/А = 2…2,5; С/В = 1,3…1,5

На рис. 2.4 приведены рекомендуемые схемы размещения светильников с типовыми строительными модулями. Конкретная схема размещения может быть принята по табл. П.10 [9]. В данной таблице приводится строительный модуль помещения, принятые в проекте: высота подвеса светильников, нормируемая освещенность, кривая светораспределения светильников – по которым определяется рекомендуемая схема размещения светильников. Может быть по табл. П.10 решена и обратная задача – определение экономичного типа светораспределения светильников (выбор светильника) по высоте подвеса светильников, схеме их размещения и нормируемой освещенности.
