Конструктивные особенности

Вакуумные выключатели серии BB/TEL - это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов («магнитная защелка»).

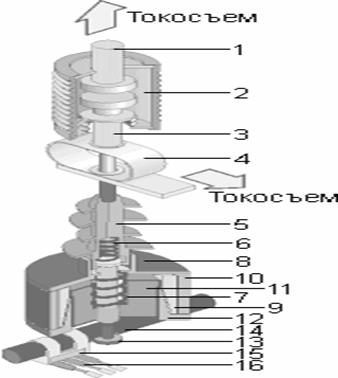

1 Неподвижный контакт ВДК

2 Вакуумная дугогасительная камера(ВДК)

3 Подвижный контакт ВДК

4 Гибкий токосъем

5 Тяговый изолятор

6 Пружина поджатия

7 Отключающая пружина

8 Верхняя крышка

9 Катушка

10 Кольцевой магнит

11 Якорь

12 Нижняя крышка

13 Пластина

14 Вал

15 Постоянный магнит

16 Герконы (контакты для внешних вспомогательных цепей) выключатели.
