Структурные схемы стабилизированных источников электропитания

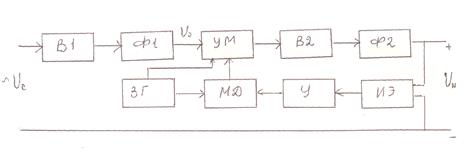

Рис. 1.4 Структурная схема импульсного стабилизатора с бестрансформаторным входом.

В связи с тем, что значение напряжения на выходе фильтра Ф1 оказывается достаточно большим, усилитель мощности выполняется по мостовой или полумостовой схеме, в диагонали мота которых включают высокочастотный ВЧ трансформатор.

С вторичной обмотки трансформатора переменное напряжение прямоугольной формы выпрямляется выпрямителем В2 и через фильтр Ф2 подаётся на нагрузку. Принцип действия схемы основан на том, что при изменении напряжения нагрузки Uн в результате изменения напряжения сети Uс или тока в нагрузке, сигнал рассогласования с ИЭ усиливается усилителем У и полаётся на модулятор длительности МД, частота работы которого неизменна. В зависимости от уровня сигнала с усилителя модулятор длительности изменяет соотношение времён замкнутого и разомкнутого состояния транзисторов, включённых в плечи усилителя мощности. Скважность импульсов на обмотке ВЧ трансформатора меняется таким образом, чтобы значение выходного напряжения Uн осталось неизменным.
