Структурная схема источника питания АТС

Таким образом, ИВЭП для электронной АТС должен строиться по комбинированной схеме и состоять из централизованного блока (первичного источника) и собственных (вторичных).

Первичный источник включает в состав структурной схемы: сетевой бестрансформаторный выпрямитель; ёмкостной фильтр; преобразователь напряжения с импульсным трансформатором; два выходных выпрямителя на 60 В; схему управления преобразователем напряжения; устройство плавного включения источника питания в электросеть и схему защиты.

Структурная схема первоисточника питания изображена на рис.2.1 Учитывая, что высокочастотный преобразователь работает в импульсном режиме, он будет создавать помехи, через общую электрическую сеть, другим потребителям. Для обеспечения электромагнитной совместимости импульсного источника питания с другими потребителями электрической энергии от общей электросети, между источником и электрической сетью ставят сетевой помехоподавляющий фильтр (ППФ).

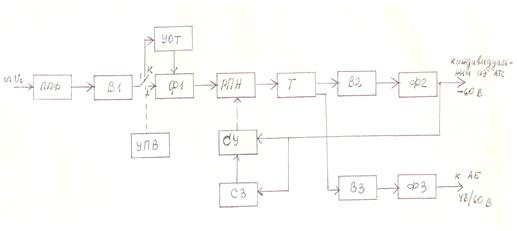

Рис.2.1 Схема структурная базового источника питания электронной АТС
