Составление рациональных вариантов схем развитие сети

Составим несколько вариантов схем развития сети, для каждого из вариантов найдём суммарную длину воздушных линий электропередач. Схема должна быть надежной, гибкой, приспособленной к разным режимам распределения мощности, возникающих в результате изменений нагрузок потребителей, а также при плановых и аварийных отключениях.

Схема должна обеспечивать оптимальный уровень токов к. з.

Построение электрической сети должно соответствовать условиям охраны окружающей среды.

Одним из важнейших требований к конфигурации и схеме сети является возможность её построения из унифицированных элементов - линий и подстанций, с возможно наименьшими изменениями существующей сети.

Для заданного географического расположения новых пунктов нагрузки, второго источника питания и имеющейся схемы старой сети электроснабжения района составим два варианта схемы развития сети и для каждого из вариантов найдём суммарную длину новых линий (с учётом 5% надбавки из-за рельефа местности).

Исходя из этих требований рассмотрим два варианта развития сети:

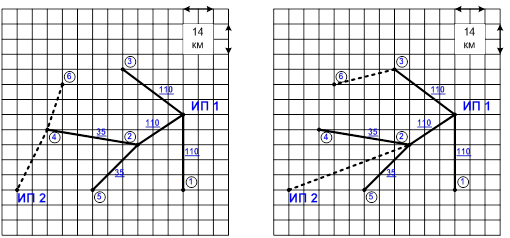

вариант 1 вариант 2

Рис. 3.1 Варианты развития сети.

Суммарная длина сети до реконструкции: км.
