Снятие времятоковой характеристики автоматического воздушного выключателя
Цель работы: Ознакомится с работой и характеристиками автоматического воздушного выключателя.
Программа работы:
а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 4
б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1
в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 7
Таблица 4 – Перечень устройств
|
Обозначение |
Наименование |
Тип |
Параметры |
|
G1 |
Однофазный источник питания |
218 |
~ 220В/16А |
|
A1 |
Регулируемый автотрансформатор |
318.1 |
~ 0…240В/2А |
|
A4 |
Однофазный трансформатор |
372 |
120ВА/ 220/24В |
|
A11 |
Автоматический однополюсный выключатель. |
359 |
~ 230В/0,5А |
|
P2 |
Измеритель тока и напряжения |
524 |
0…5А/ 0,01…999с |

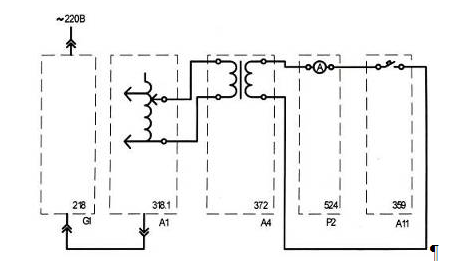

Рисунок 7 – Монтажная схема
Указания по проведению эксперимента
а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания
б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1
в) соединяем аппаратуру в соответствии со схемой электрической соединений
г) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1
д) включаем выключатель «СЕТЬ» измерителя тока и времени Р2
е) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее по часовой стрелке положение
ж) включаем выключатель А11
з) включаем выключатель «СЕТЬ» автотрансформатора А1
и) после отключения выключателя А11 считаем показания тока I и времени t, высвечивающиеся на индикаторах измерителя тока и времени Р2, и заносим их в таблицу 5
Таблица 5
|
I, A |
1,33 |
1,25 |
1,21 |
1,16 |
0,87 |
0,75 |
|
t, c |
11,9 |
12 |
12,1 |
18,4 |
26 |
33,4 |
к) отключаем выключатель «СЕТЬ» автотрансформатора А1
л) поворачиваем регулировочную рукоятку автотрансформатора А1 против часовой стрелки примерно на 45 градусов
м) спустя, например, 5 минут повторяем операции начиная с включения выключателя А11 и заканчивая поворотом регулировочной рукоятки автотрансформатора А1
н) операции повторяем до тех пор, пока после включения выключателя «СЕТЬ» автотрансформатора А1 выключатель А11 не перестанет отключаться
о) отключаем автоматический выключатель в однофазном источнике питания G1
п) отключаем выключатель «СЕТЬ» автотрансформатора А1, измерителя тока и времени Р2
р) используя данные таблицы 5, построим искомую времятоковую характеристику t=f(I) автоматического воздушного выключателя

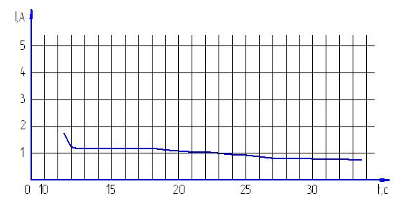

Рисунок 8 – Времятоковая характеристика
