Площадь возможного поражения определяется в соответствии с габаритами здания.

Плотность Ng вероятных ударов молний на 1 км2 в год определяется, согласно СО-153–34.21.122 – 2003, по следующей формуле:

Ng = (6,7 x Td)/100, (1)

где Td – среднегодовая продолжительность гроз, ч. Значение принимают равным среднему по карте грозовой активности, в интервале между двумя ближайшими кривыми, вдоль которых эта величина постоянна.

Риск поражения постройки молнией (без учета экранирования объекта другими, более высокими сооружениями) равен произведению площади объекта на плотность вероятных ударов молний.

По существующим нормативным документам молниезащитная система для жилых зданий высотой до 60 м предусматривает четыре уровня надежности, от 80% (IV уровень защиты) до 98% (I уровень). Речь в данном случае идет о предельно допустимых вероятностях срабатывания защиты при попадании молнии в объект. Для молниезащиты специальных и опасных объектов система молниезащиты может быть расширена и гарантировать защиту вплоть до 99,9%. Но абсолютно полной гарантии безопасности от молний быть не может.

1.2.5.1 Внешние системы молниезащиты

Внешняя молниезащита предохраняет объект от прямого удара. Она «оттягивает» разряд на себя и препровождает его в землю. В простейшем исполнении внешняя защита от молний выглядит как мачта, расположенная на некотором удалении от дома (и выше его, разумеется). Такие устройства принято называть громоотводами.

В общем случае любая система внешней молниезащиты состоит из трех частей: молниеприемника, токоотводов и заземлителей.

Молниеприемник улавливает молнии, токоотводы служат каналом для доставки разряда к заземлителям, а заземлители рассредоточивают заряд по грунту.

1.2.5.2 Внутренняя система молниезащиты

Даже при наличии внешней молниезащиты в случае прямого или близкого удара молнии часть ее тока попадает внутрь здания по трубам и кабелям. При этом на них образуется опасный потенциал, который чреват искрениями и может привести к пожару или поражению людей. Для борьбы с этой опасностью все протяженные проводящие конструкции подключают к заземлению.

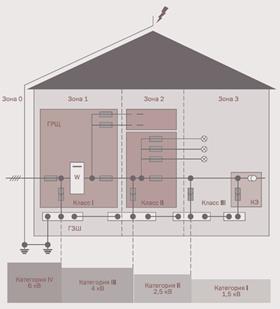

Рис. 5. Зоны внутренней система молниезащиты

Рисунок 10. Зоны внутренней система молниезащиты

ГРЩ – главный распределительный щит; ГЗШ – главная заземляющая шина; КЭ – конечный электропотребитель; w – электрический счетчик

Более серьезную и сложную проблему представляет безопасность электрооборудования. Поэтому используют установку устройств защиты от импульсных перенапряжений (УЗИП).

Рис. 6. Схема установки УЗИП в TN-S сеть 220/380 В

Рисунок 11. Схема установки УЗИП в TN-S сеть 220/380 В

A, B, C – фазы; N – нейтраль; PE – заземление; F – вводный автомат защиты в главном распределительном щите
