Если необходимо обеспечить работу преобразователя на заданной частоте, то это достигается за счёт синхронизирующих импульсов.

Амплитуда синхронизирующих импульсов Uсинх выбирается из условия Uсинх> Uд - USэ, а частота следования синхроимпульсов должна быть равна удвоенной частоте переключения транзисторов.

Структурная схема преобразователя напряжения с независимым возбуждением показана на рис.1.11

Uo

В качестве задающего генератора (ЗГ) можно использовать автогенератор Ройера. При управлении выходным каскадом прямоугольным импульсным напряжением без паузы, поступающим от задающего генератора (ЗГ), необходимы меры для устранения, так называемых, "сквозных" токов. Эти токи свойственны выходному каскаду, выполняемому как по двухтактной, так и по мостовой или полумостовой схемам.

Рис.1.11 Структурная схема преобразователя напряжения с независимым возбуждением

Возникновение "сквозного" тока через транзисторы связано с их инерционностью: во время рассасывания носителей в базе отпертого транзистора происходит нарастание тока в коллекторе ранее запертого. В результате, в обоих транзисторах возрастает мощность при переключении, что отрицательно сказывается на надёжности и тепловом режиме устройства. Для ликвидации "сквозного" тока необходима задержка отпирающего сигнала, поступающего в базу запертого транзистора.

Возможно использование схем как с фиксированной задержкой, так и с автоматической задержкой на время рассасывания. Последние наиболее просты, и одна из них (рис 1.12) широко используется на практике.

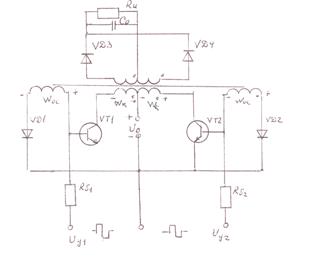

Рис.1.12. Схема преобразователя напряжения с независимым возбуждением и задержкой на время рассасывания избыточных носителей в базе транзистора

Импульсные противофазные напряжения Uу1 и Uу2 поступают во входные цепи транзисторов. Полярности напряжений на коллекторных обмотках (Wк) и обмотках обратной связи (Wос) соответствуют отпертому состоянию транзистора VT1. Цепи обратной связи и диоды Vд1 и Vд2 не оказывают влияния. По окончании полупериода рабочей частоты ЗГ полярности напряжений Uу1 и Uу2 изменяются на противоположные. Под действием управляющего сигнала происходит рассасывание избыточных носителей в базе отпёртого транзистора VT1, который за время tр остаётся замкнутым ключом. Напряжение на обмотку трансформатора во время рассасывания не изменяется, поэтому правая обмотка Wос продолжает удерживать транзистор VT2 в запертом состоянии, несмотря на то, что сигнал Uу2 является для этого транзистора отпирающим.

По окончании времени tр уменьшается коллекторный ток, изменяются полярности напряжений на обмотках, и, следовательно, возможно отпирание транзистора VT2. Таким образом, "сквозной" ток в данном преобразователе с независимым возбуждением отсутствует при любом изменении tр.
