Ртутно-цинковые элементы и батареи

Материалы о физике / Конструктивное исполнение электродов в первичных химических источниках тока / Ртутно-цинковые элементы и батареи

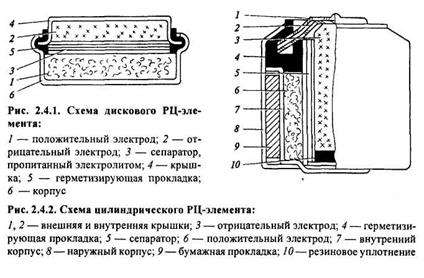

Производятся дисковые и цилиндрические РЦ-элементы. Схема дискового элемента приведена на рис.2.4.1. Активная масса положительного электрода запрессовывается в стальной корпус, цинковый порошок - в стальную крышку, которая внутри покрыта слоем олова. Электроды разделяются несколькими слоями сепараторов, пропитанных раствором электролита. Элемент герметизируется с помощью резиновой или пластмассовой прокладки, способной пропускать водород в случае коррозии цинка. Для предотвращения выделения водорода после окончания разряда в катод закладывают количество оксида ртути большее, чем это соответствует эквивалентному количеству цинка, поэтому разряд ХИТ лимитируется запасом цинка.

Схема цилиндрического элемента приведена на рис.2.4.2. Цилиндрический элемент содержит те же компоненты, что и дисковый, и принципиально его устройство отличается от устройства дискового элемента только формой. Имеются также ХИТ со спиральным анодом, который выполнен в виде тонкой цинковой фольги и прослойки бумаги, пропитанной раствором электролита.
