Результаты измерений и их обсуждение

Страница 1

На установке были проведены измерения удельного электросопротивления сплавов с различным содержанием никеля, а также продольного и поперечного гальваномагнитного эффектов.

Получены следующие результаты, которые приведены в таблице и на графиках.

Состав сплава

0% Ni

1.27·10-1

30.8·10-4

-3.7·10-4

34·10-4

9% Ni

2.72·10-1

40.2·10-4

-12·10-4

52·10-4

19% Ni

4.20·10-1

10·10-4

-7·10-4

17·10-4

30% Ni

7.10·10-1

11·10-4

-0.9·10-4

11.9·10-4

39,9% Ni

6.10·10-1

2.4·10-4

-30·10-4

32.4·10-4

50% Ni

3.30·10-1

35·10-4

-9.5·10-4

44·10-4

59% Ni

2.38·10-1

52·10-4

-28·10-4

80·10-4

70% Ni

1.65·10-1

89·10-4

-61·10-4

150·10-4

76,6% Ni

1.71·10-1

123·10-4

-82·10-4

205·10-4

79% Ni

1.55·10-1

117·10-4

-105·10-4

222·10-4

82% Ni

6.35·10-1

22·10-4

-41·10-4

63·10-4

89% Ni

1.31·10-1

137·10-4

-106·10-4

243·10-4

100% Ni

0.098·10-1

100·10-4

-49·10-4

149·10-4

ГРАФИК 1

ГРАФИК 2

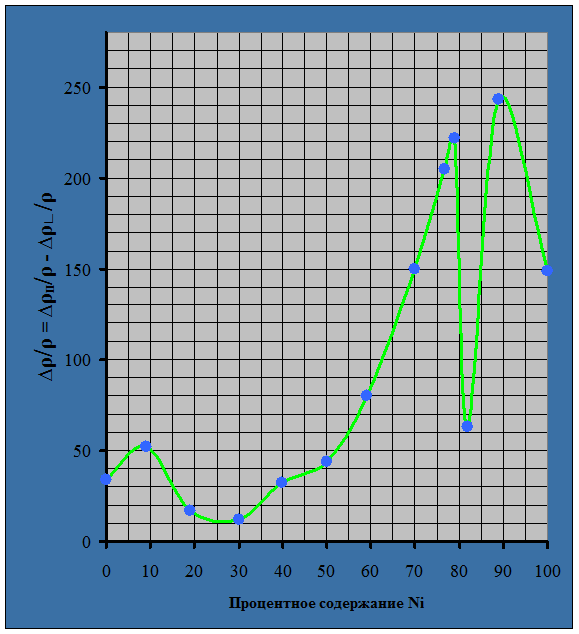

ГРАФИК 3

ГРАФИК 4

ГРАФИК 5

Если сравнивать полученную кривую (график 3) с кривой, которую приводит в своей монографии Бозорт (рис. 18), то видно, что ход этих кривых одинаков, однако максимальные значения величины в области концентрации никеля 70-100% несколько меньше данных других авторов, которые исследовали образцы, прошедшие обычный отжиг. Из общей кривой зависимости от содержания никеля в сплавах выпадает сплав с 82% Ni. Дело в том, что ранее в литературе отмечалось, что не только гальваномагнитные эффекты имеют в этом сплаве минимальные значения, но также гальваноупругие, термомагнитные, термоупругие.

Страницы: 1 2
