Регуляторы влажности
Измерительный элемент абсорбирует и испаряет влагу, эффект набухания, проявляющийся главным образом в увеличении длины, передается системой рычагов микровыключателю с очень маленьким ходом штока. На изменение влажности воздуха измерительный элемент реагирует быстро и точно. При настройке уставки с помощью ручки регулятора система рычагов приводится в действие таким образом, что когда достигается установленное значение влажности воздуха, активируется микровыключатель.
Измерительный элемент располагается внутри корпуса и должен быть защищен от попадания пыли, грязи и воды. Данные гидростаты сконструированы для систем с нормальным атмосферным давлением.
Положение при монтаже должно быть выбрано таким образом, чтобы конденсат не мог проникнуть во внутренние части корпуса. При установке может быть выбрано любое положение, когда вентиляционные отверстия перпендикулярны направлению воздушного потока.
Технические данные
Измерительный диапазон ………………………………30… 100% RH
Точность измерений …………………………………… 3,0 RH
Рабочий диапазон …………………………………………35…100%
Гистерезис микропереключателя…………………… – 4% RH

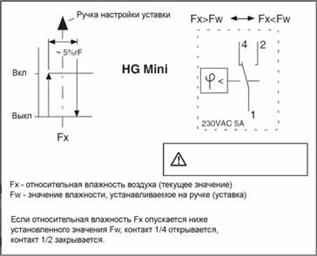

Схема подключения
Монтаж
· Нельзя допускать прямого контакта гигростатов с водой (например брызги при уборке климатических камер и т.п.);
· Место установки гигростата должно быть выбрано таким образом, чтобы влажность воздуха в этом месте соответствовала влажности воздуха измеряемого помещения;
· Гигростат должен располагаться в потоке воздуха.
Регуляторы относительной влажности воздуха типа ВЧ-510М и ВЧ-536М
применяются в системах микроклимата животноводческих помещений. Принцип действия двухпозиционного регулятора ВЧ-510М и трехпозиционного ВЧ-536М, работающих в комплекте с первичным преобразователем ДОВП-1, основан на методе «нуль- индикатор». При подключении первичного преобразователя влажности к влагорегулятору происходит сравнение напряжения постоянного тока преобразователя влажности, которое пропорционально значению относительной влажности воздуха, с напряжением постоянного тока, снимаемого с датчика влажности. Напряжение рассогласования поступает на модулятор и усиливается при помощи усилителя переменного тока. В зависимости от знака напряжения рассогласования фазочувствительный каскад управляет работой симметричного статического триггера в двухпозиционном регуляторе ВМ – 510М или двумя триггерами в трехпозиционном регуляторе ВЧ – 536М.
Триггеры подключены к обмоткам электромагнитных реле, которые обеспечивают включение и отключение исполнительных устройств в системе регулирования.
Влагорегуляторы ВМ – 510М и ВЧ – 536М выполнены в металлическом корпусе прямоугольной формы. Их соединяют с первичным преобразователем отдельным экранированным кабелем. Длина соединительного кабеля до 300 метров. Вероятность безотказной работы прибора за 2000 часов не менее 0,94. Ниже приводятся основные технические данные приборов.
тип |
ВМ – 510М |
ВЧ – 536М |
Диапазон регулируемой относительной влажности воздуха, % |
20…100 |
40…100 |
Температура регулируемой среды, оС |
5…35 |
5…35 |
Диапазон регулирования зоны возврата (нечувствительности) относительной влажности воздуха, % |
2…10 |
2…10 |
Основная погрешность регулятора относительной влажности воздуха, %, и не более |
|
|
Разрывная мощность контактов выходного реле, Вт: при напряжении переменного тока 220 В; при напряжении постоянного тока 220 В |
500 40 |
500 40 |
Потребляемая мощность, Вт |
25 |
25 |
Напряжение питания, В |
220 |
220 |
Колебания напряжения питания, % |
+10… – 15 |
+10… – 15 |
Частота переменного тока, Гц |
|
|
Температура окружающей среды, оС |
-30…+50 |
-30…+50 |
Относительная влажность воздуха при температуре окружающей среды 35оС, % |
до 95 |
До 95 |
Габариты, мм |
|
|
Масса, кг |
4 |
4 |
