Расчет токов короткого замыкания в электрических сетях напряжением менее 1 кВ

Материалы о физике / Релейная защита систем электроснабжения / Расчет токов короткого замыкания в электрических сетях напряжением менее 1 кВ

Страница 4

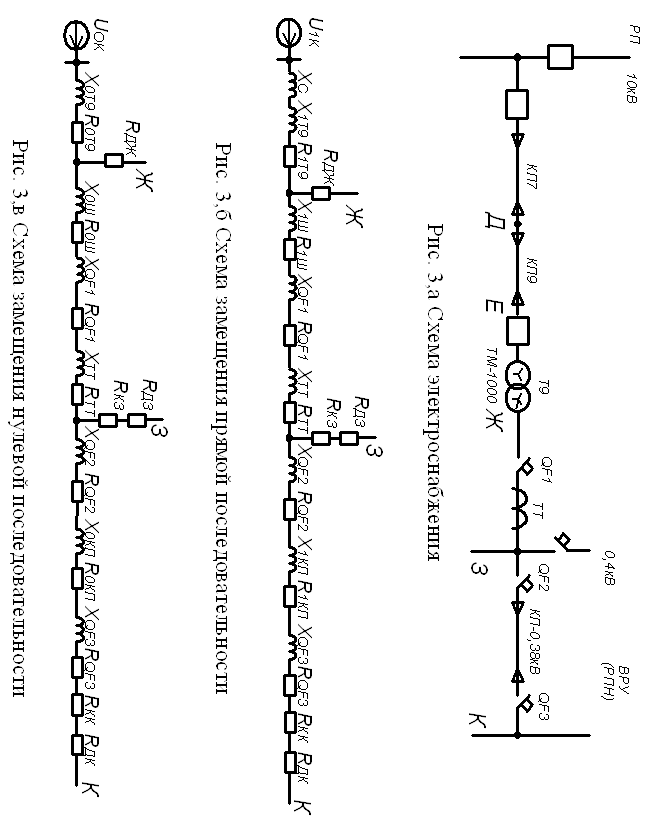

Точка Ж

RОΣ.Ж = 19,6 + 5 = 24,6 мОм;

ХОΣ.Ж = 60,6 мОм.

Ток однофазного КЗ в точке Ж

Точка З

RОΣ.З = 19,6 + 0,192 + 0,13 + 0,0024 + 6 = 25,924 мОм;

ХОΣ.З = 60,6 + 0,105 + 0,07 = 60,775 мОм.

Ток однофазного КЗ в точке З

Точка К

RОΣ.К = 19,6 + 0,192 + 0,13 + 1,1 + 262,24 + 1,1 + 1,254 + 8 = 293,616 мОм;

ХОΣ.К = 60,6 + 0,105 + 0,07 + 0,5 + 0,5 + 83,85 = 145,625 мОм.

Ток однофазного КЗ в точке К

Расчеты токов КЗ сведем в табл. 6

Таблица 6 – Расчетные данные токов КЗ в сети до 1кВ

Место точек расчета короткого замыкания

Ж

З

К

Максимальный ток трехфазного КЗ I(3)К.МАКС, кА

20,277

18,97

3,011

Минимальный ток двухфазного КЗ I(2)К.МИН, кА

17,109

16,053

2,509

Ток однофазного КЗ I(1)К,П,кА

7,842

7,674

1,429

Страницы: 1 2 3 4
