Расчёт термокомпенсирующего сопротивления мостовой схемы

Материалы о физике / Расчет термокондуктометрического газоанализатора / Расчёт термокомпенсирующего сопротивления мостовой схемы

Рисунок 7 - Мостовая измерительная схема.

Rl, R4 - тензорезисторы, расположение на упругом кольце;

R2, R3 - константановые проволочные сопротивления, не испытывающие деформации.

R5 -термокомпенсирущее сопротивление.

Чтобы обеспечить максимальную чувствительность мостовой измерительной схемы, необходимо чтобы Rl, R2, R3, R4 были равны при отсутствии силы, действующей на упругий элемент. Для равноплечего моста термокомпенсирующее сопротивление рассчитывается следующим образом:

png">,

где

rвх- входное сопротивление схемы со стороны питания;

lRT=0,00002 (1/К)-температурный коэффициент тензорезистора (константан);

lRK=0,000428 (1/К).

rвх=R1=400( Ом) ,тогда

2.9 Расчет зависимости напряжения разбаланса мостовой измерительной схемы от значения действующей на упругий элемент силы

1) Расчет напряжения питания:

Диаметр проволоки d=0,05(мм)

,

где Uпит=15В. Откуда

*

Следовательно значение силы тока выбрано правильно.

*Зная Iдоп определим значение Uпит:

*

2) Расчет выходного напряжения:

,

где k=1- коэффициент симметрии измерительной цепи;

n=2 –количество активных плеч моста;

S=2,1- коэффициент тензочувствительности тензорезистора;

Сх=0,71- эквивалентный коэффициент деформации.

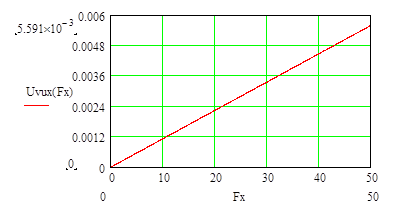

Рисунок 8: Зависимость напряжения от действующей силы
