Расчет теплообмена в топке
ТАБЛИЦА 4.2
Расчёт конструктивных характеристик топки
Величина |
Единица |
Расчёт | ||
Наименование |
Обозначение |
Расчётная формула или способ определения | ||
Активный объём топочной камеры |
|
По конструктивным размерам |
м3 |
222 |
Тепловое напряжение объёма топки: расчётное допустимое |
|
По табл. 4–3 |
кВт/м3 кВт/м3 |
|
Количество горелок |
n |
По табл. III–10 |
шт. |
4 |
Тепло производительность горелки |
|
|
МВт |
|
Тип горелки |
— |
По табл. III–6 |
— |
ГУ-1-Л |

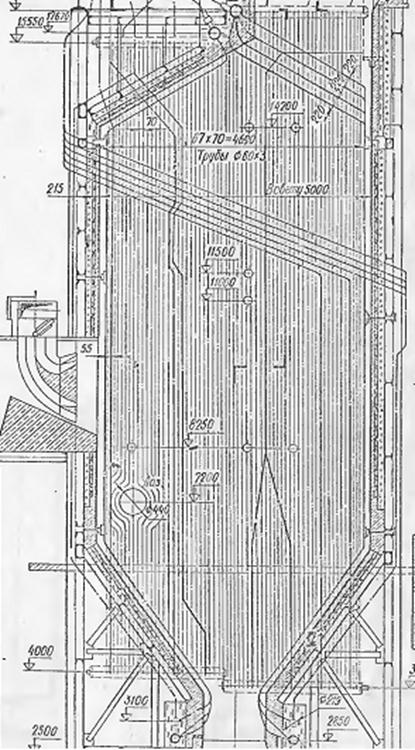

Рис.2 Топочная камера
ТАБЛИЦА 4.3
Поверочный расчёт теплообмена в топке
Величина |
Единица |
Расчёт | ||
Наименование |
Обозначение |
Расчётная формула или способ определение | ||
Суммарная площадь лучевоспринимающей поверхности |
|
По конструктивным размерам |
м2 |
268,5 |
Полная площадь стен топочной камеры |
|
По конструктивным размерам |
м2 |
297,76 |
Коэффициент тепловой эффективности лучевоспринимающей поверхности |
|
|
— |
|
Эффективная толщина излучающего слоя пламени |
|
|
м |
|
Полная высота топки |
|
По конструктивным размерам |
м |
9.75 |
Высота расположения горелок |
|
По конструктивным размерам |
м |
3.75 |
Относительный уровень расположения горелок |
|
|
— |
|
Параметр забалансированности топочных газов |
rн |
|
— |
|
Коэффициент M0 |
M0 |
По нормативному методу |
— |
0,4 |
Параметр, учитывающий характер распределения температуры в топке |
М |
|
— |
|
Коэффициент избытка воздуха на выходе из топки |
|
По табл. 4–3 |
— |
1,2 |
Присос воздуха в топке |
|
По табл. 2–2 |
— |
0,1 |
Присос воздуха в системе пылеприготовления |
|
По табл. 2–1 |
— |
0,04 |
Температура горячего воздуха |
|
По предварительному выбору |
°С |
350 |
Энтальпия горячего воздуха |
|
По IJ–таблице |
кДж/кг |
3213 |
Энтальпия присосов воздуха |
|
По IJ–таблице |
кДж/кг |
265,94 |
Полезное тепловыделение в топке |
|
|
кДж/кг |
|
Адиабатическая температура горения |
|
По IJ–таблице |
°С |
1972 |
Температура газов на выходе из топки |
|
По предварительному выбору |
°С |
1035 |
Энтальпия газов на выходе из топки |
|
По IJ–таблице |
кДж/кг |
14140 |
Средняя суммарная теплоёмкость продуктов сгорания |
|
|
кДж/кг |
|
Объёмная доля: водяных паров трёхатомных газов |
|
По табл. 1–2 По табл. 1–2 |
— — |
0,116 0,122 |
Суммарная объёмная доля трёхатомных газов |
|
|
— |
|
Произведение |
|
|
м·МПа |
|
Коэффициент ослабления лучей: трёхатомными газами золовыми частицами газами кокса |
|
|
1/(мЧ ЧМПа) |
0.2 |
Коэффициент излучения сажестых частиц |
|
|
— |
|
|
1- |
— |
| |
Коэффициент заполнения |
m |
По Н.М. |
— |
0.1 |
Коэффициент ослабления лучей топочной средой |
|
|
1/(мЧ ЧМПа) |
|
Критерий Бургера |
|
|
— |
|
Критерий Бургера |
|
|
— |
|
Температура газов на выходе из топки |
|
|
°С |
|
Энтальпия газов на выходе из топки |
|
По IJ–таблице |
кДж/кг |
14197 |
Общее тепловосприятие топки |
|
|
кДж/кг |
|
Средняя удельная тепловая нагрузка лучевоспринимающих поверхностей |
|
|
кВт/м2 |
|
