Расчёт технических характеристик источника питания с бестрансформаторным входом

Рвых. н. = Uвых. · I вых. =60 ·10=600Вт

Рвых. м. = 1,04 · Uвых. · Iзащ. =1,04·60·12 ≡750Вт

Определяем максимальное Udmax и Udmin выпрямленные напряжения сетевого выпрямителя. Прямое падение напряжения Uпр. d на диоде принимаем равным 1В.

Udmax= √2 · U. max= √2 (220+22) =341В

Udmin= √2 · U. min= √2 (220-33) =264В

Определяем выходную мощность инвертора Рвых. и. Предполагается, что общий КПД выходного выпрямителя и высокочастотного трансформатора равен 80%.

Тогда

Рвых. и. = Рвых. н. /η=600/0,8=750Вт

Максимальная мощность инвертора с учётом перегрузок

Риmax =Рвых. м. /η=750/0,8=938Вт

Для заданной выходной мощности инвертора выбираем двухканальную схему источника питания с полумостовыми схемами инвертора на 500Вт каждый. С учётом зарядного устройства аккумуляторной батареи структурная схема источника питания с бестрансформаторным входом будет трёхканальной (рис.2.6).

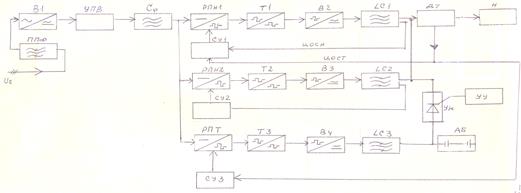

Рис.2.6 Структурная схема трёхканального источника бесперебойного электропитания
