Расчет сетевого (силового) трансформатора

Находим приближенное значение ширины рабочего керна:

Выбираем пластины трансформатора типа Ш-19, для которых а=1,9 см, и находим толщину пакета:

с=S/a=5,84/1,9=3,1 см.

Фактически полученное сечение рабочего керна сердечника:

S=ac=1,9*3,1=5,89 см2.

Определяем коэффициент К. Допустим, что используются пластины трансформаторной стали типа Ш-19 без отверстий по углам. Тогда К=45.Находим количество витков на 1 В:

n=K/S=45/5,89=7,64.

Определяем количество витков первичной обмотки при питании от сети напряжением 220 В:

WI=UI*n=220*7,64=1680 витков.

Находим из табл. 3 коэффициент m для каждой из вторичных обмоток: при I1=1,5A, m1=1,04;

при I2=0,3A, m2=1,02;

при I3=0,059A, m3=1,00.

Определяем количество витков каждой из вторичных обмоток с округлением до ближайшего целого числа:

W1=m1U1n=1,04*6,3*7,64=50 витков;

W2=m2U2n=1,02*12*7,64=94 витков;

W3=m3U3n=1,00*120*7,64=917 витков;

Находим силу тока в первичной обмотке: I1=Pг/Uсети=23,7/220=0,108 А.

Находим диаметр провода первичной обмотки:

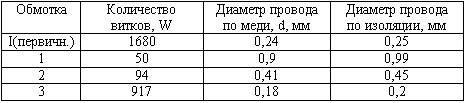

Находим диаметры проводов вторичных обмоток. Для этого составляем таблицу намоточных данных, где диаметры проводов по меди выбраны из ближайших больших стандартных значений, а диаметры проводов в изоляции взяты на 10% больше, чем диаметры проводов по меди, табл. 4.
