Расчёт пароперегревателя
Конструктивные размеры конструктивный расчёт перегревателя представлен в таблицах 6.1 и 6.2
На рис. 4 представлена схема пароперегревателя

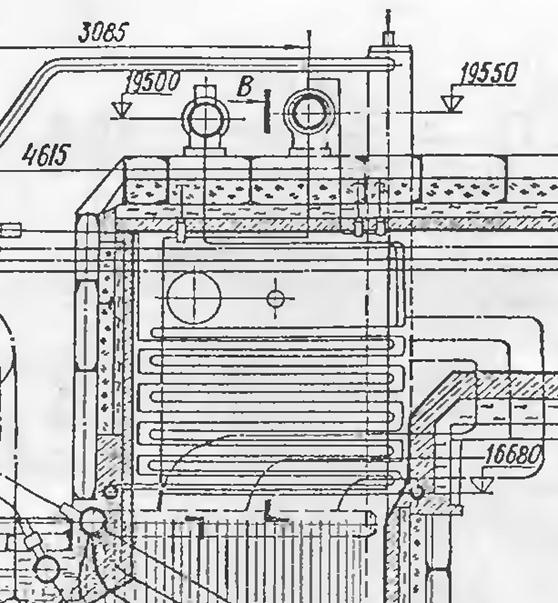

Рис.4 Схема пароперегревателя
ТАБЛИЦА 6.1
Конструктивные размеры и характеристики перегревателя
|
Показатели |
Еди-ница |
Номера ступени участков по ходу пара | |
|
Наименование |
Обозначение |
I ступень | |
|
Наружный диаметр |
d |
мм |
32 |
|
Внутренний диаметр трубы |
dвн |
мм |
26 |
|
Кол-во труб в ряду |
Z1 |
шт. |
72 |
|
Кол-во рядов по ходу |
Z2 |
шт. |
22 |
|
Средний поперечный шаг |
S1 |
мм |
65 |
|
Средний продольный шаг |
S2 |
мм |
75 |
|
Расположение труб (шахматное, коридорное) |
- |
- |
кор |
|
Характер омывания (поперечное, продольное, смешанное) |
- |
- |
поп |
|
Средняя длина змеевика |
L |
м |
2 |
|
Суммарная длина труб |
∑L |
м |
3168 |
|
Площадь полной поверхности нагрева |
H |
м2 |
318,3 |
|
Площадь живого сечения на входе |
F’ |
м2 |
8.36 |
|
То же, на выходе |
F” |
м2 |
12.52 |
|
Средняя площадь живого сечения газохода |
Fср |
м2 |
10.03 |
|
Толщина излучающего слоя |
s |
м2 | |
|
Кол-во змеевиков, вкл. параллельно (по пару) |
m |
шт. |
72 |
|
Живое сечение для прохода пара |
f |
м2 |
0.0382 |
