Расчёт хвостовых поверхностей нагрева
Конструктивные размеры а также расчёты ступеней хвостовых поверхностей нагрева представлены в таблицах 7.1 – 7.6

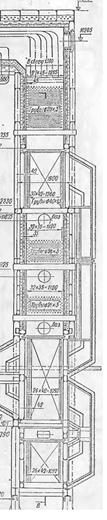

На рис. 5 прежставлена схема хвостовых поверхностей нагрева
Рис. 5 схема хвостовых поверхностей нагрева
ТАБЛИЦА 7.1 Конструктивные размеры и характеристики стального трубчатого экономайзера (ступени).
|
Показатели |
Еди-ница |
Ступень | ||
|
Наименования |
Обозначение |
I |
II | |
|
Диаметр труб : | ||||
|
наружный |
d |
м |
28 |
28 |
|
внутренний |
dвн |
м |
22 |
22 |
|
Кол-во труб в ряду |
Z1 |
шт. |
16 |
14 |
|
Кол-во рядов труб |
Z2 |
26 |
32 | |
|
Расчетна площадь поверхности нагрева |
H |
м2 |
236 |
230 |
|
Расположение труб |
- |
- |
ш |
ш |
|
Шаг труб : | ||||
|
поперек движения газов |
S1 |
м |
70 |
90 |
|
Вдоль движения газов |
S2 |
м |
50 |
50 |
|
Относительный шаг труб : | ||||
|
поперечный |
S1/d |
- |
2.5 |
3.21 |
|
продольный |
S2/d |
- |
1.79 |
1.79 |
|
Размер сечения газохода Поперек движения газов |
А |
м |
5.72 |
5.72 |
|
В |
м |
1.12 |
1.215 | |
|
Площадь живого сечения для прохода газов |
F |
м2 |
6.41 |
6.98 |
|
Кол-во параллельно включенных труб (по воде) |
Z0 |
шт. |
32 |
28 |
|
Площадь живого сечения для прохода воды |
f |
м2 |
0.0122 |
0.011 |
