Расчёт фестона
Конструктивные размеры и поверочный расчёт фестона представлен в таблицах 5.1 и 5.2

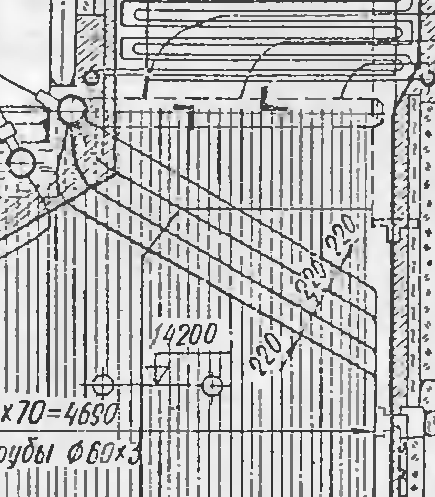

На рис 3 представлена схема фестона
Рис. 3 Схема фестона
ТАБЛИЦА 5.1
Конструктивные размеры и характеристики поверхностей нагрева фестона
|
Показатели |
Еди-ница |
Фес-тон | |
|
Наименования |
Обозначение | ||
|
Диаметр труб : | |||
|
наружный |
d |
м |
0.06 |
|
внутренний |
dвн |
м |
0.054 |
|
Кол-во труб в ряду |
Z1 |
шт. |
9 |
|
Кол-во рядов труб |
Z2 |
4 | |
|
Общее кол-во труб в рассчитваыемом участке |
Z |
шт. |
36 |
|
Средняя длина труб |
lср |
м |
3.135 |
|
Расчетна площадь поверхности нагрева |
H |
м2 |
21.26 |
|
Расположение труб |
- |
- |
ш |
|
Шаг труб : | |||
|
поперек движения газов |
S1 |
140 | |
|
Вдоль движения газов |
S2 |
220 | |
|
Относительный шаг труб : | |||
|
поперечный |
S1/d |
2.33 | |
|
продольный |
S2/d |
3.67 | |
|
Размер сечения газохода поперек |
А |
м |
2.541 |
|
движения газов |
В |
м |
4.9 |
|
Площадь живого сечения для прохода газов |
F |
м2 |
12.45 |
