Работа магнитного пускателя в нереверсивной и реверсивной схемах управления асинхронным двигателем

Материалы о физике / Наладка электрооборудования / Работа магнитного пускателя в нереверсивной и реверсивной схемах управления асинхронным двигателем

Страница 1

Цель работы: Ознакомиться с аппаратами, входящими в состав магнитного пускателя, схемой их соединения. Научиться собирать схемы нереверсивного и реверсивного магнитного пускателя и проверить правильность их работы.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 1

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания G1

в) соединяем аппаратуру в соответствии со схемами электрических соединений представленных на рисунке 1, 3 и монтажных на рисунке 2, 4

Таблица 1 – Перечень устройств

Обозначение

Наименование

Код

Параметры

G1

Однофазный источник питания

218

~ 220 В/16 A

G2

Трёхфазный источник питания

201.2

~ 400 В/16 А

М1

Асинхронный двигатель с короткозамкнутым ротором

106

120 В /~ 380 В /1500 об/мин

А2

Контактор

364

~ 380 В/10 А

А5

Электротепловое реле

356

~ 660 B/10 A/ уставка 0,42…0,58 А

А10

Автоматический трёхполюсный выключатель

360

~ 440 B/10 A

А11

Автоматический однополюсный выключатель

359

~ 230 B/0,5 А

А12

Кнопочный пост управления

354.1

~ 500 B/10 А / 3 кнопки

А13

Блок световой сигнализации

355.1

~ 220 В/3 лампы

Обозначение

Наименование

Код

Параметры

Р1

Блок мультиметров

508.2

3 мультиметра

~ 0…1000 В /

~ 0…10 А /

0…20 МОм

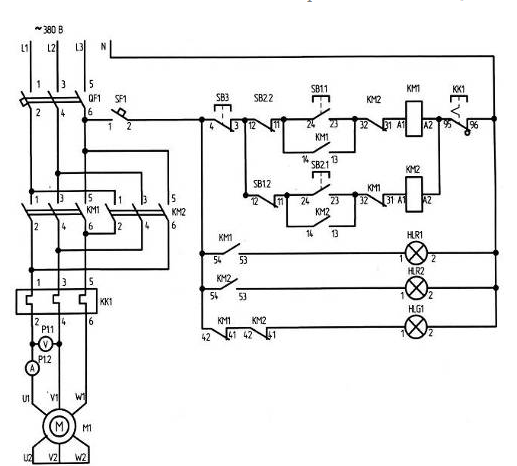

Рисунок 1 – Электрическая схема соединений

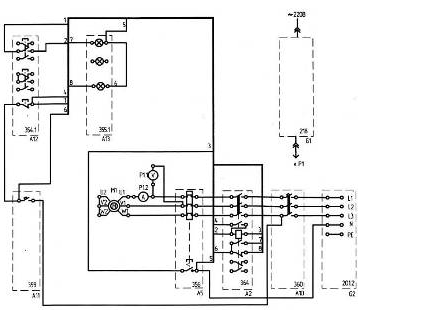

Рисунок 2 - Монтажная схема

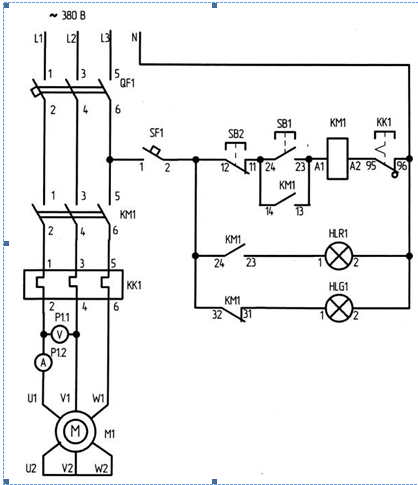

Рисунок 3 – Электрическая схема соединений

Рисунок 4 – Монтажная схема

Указания по проведению эксперимента

а) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

б) включаем выключатель <<СЕТЬ>> блока мультиметров Р1

в) активируем используемые мультиметры Р1.1 и Р1.2

г) включаем источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки

д) включаем выключатель А10

е) включаем выключатель А11. В результате загорится зеленая лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску

ж) нажимаем верхнюю кнопку поста управления А12. В результате произойдёт прямой пуск двигателя М1, о чём будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зелёная лампа в блоке А13 погаснет

з) нажимаем нижнюю кнопку поста управления А12. В результате произойдёт отключение двигателя М1 от электрической сети и последующий его остановке. Двигатель М1 будет готов к очередному пуску, о чём будет сигнализировать загоревшаяся зелёная лампа в блоке А13. Красная лампа в блоке А13 погаснет
