Проверка долговечности подшипников
8.1 Ведущий вал
Силы, действующие в зацеплении:
Ft = 500 H; Fr = 182 H, из первого этапа компоновки l1 = 46 мм.

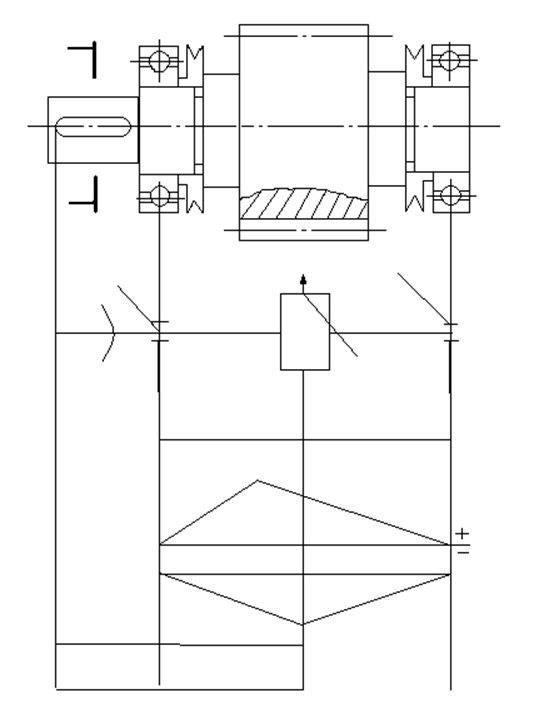

Расчетная схема вала
Определяем реакции опор:
а) в горизонтальной плоскости
H;
б) в вертикальной плоскости
Н.
Определяем изгибающие моменты и строим эпюры:
а) в горизонтальной плоскости
Mx1 = 0; Mx2 = 0; Mcx = Rx1· l1 = 440· 54 = 23760 H·мм = 23,76 Н·м;
б) в вертикальной плоскости
My1 = 0; My2 = 0; Mcy = Ry1· l1 = 160· 54 = 8640 H·мм = 8,64 Н·м.
Определяем суммарные реакции опор
Так как осевая нагрузка в зацеплении отсутствует, то коэффициент осевой нагрузки
y = 0, а радиальной x = 1,0.
Эквивалентную нагрузку определяем по формуле
Рэ = x · v · R · Кб · Кт
при t < 100° C, температурный коэффициент Кт = 1,0 (табл. 9.20 [1] );
V = 1,0 – коэффициент при вращении внутреннего кольца подшипника.
Кб =1.2 –коэфициент безопасности для редукторов
Тогда Рэ = 1,0 · 1,0 · 470 · 1,2 · 1,0 = 570 H = 0,57кН.
Расчетная долговечность, часов
часов.
8.2 Ведомый вал
Силы действующие в зацеплении: Ft = 880 H; Fr = 320 H; Fц = 1398 H. Крутящий момент на валу Т2 = 126 Н·м. n2 = 238об/мин
Из первого этапа компоновки: l2 = 54 мм; l3 = 70 мм.

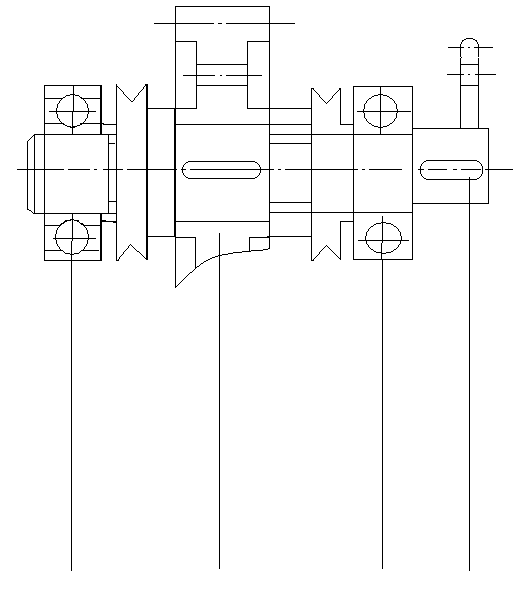

Расчетная схема вала
Составляющие действующие на вал от натяжения цепи.
Fцx = Fцy = Fц · sinγ = 1398 · sin 45° = 1398 · 0,7071 = 988 Н.
Определяем реакции опор:
а) в горизонтальной плоскости
åm3 = 0; Fцx· (2l2 + l3) – Ft · l2 – Rx4 · 2l2 = 0;
Н;
åm4 = 0; – Rx3 · 2l2 + Ft · l2 + Fцx · l3 = 0
H.
Проверка:
åxi = 0; Rx3 + Fцx – Ft – Rx4 = 1126 + 988 – 880 – 1234= 0.
Следовательно реакции определены верно.
б) в вертикальной плоскости
åm3 = 0; Fr· l2 + Fцy· (2l2 + l3) – Ry4· 2l2 = 0
H;
åm4 = 0; – Ry3· 2l 2 – Fr· l 2 + Fцy· l 3 = 0;
Н.
Проверка:
åyi = 0; Ry3 + Fr + Fцy – Ry4 = 480 + 320+988 – 1788 = 0.
Следовательно реакции определены верно.
Определяем изгибающие моменты и строим эпюры:
а) в горизонтальной плоскости
Мx3 = 0; Mbx = 0;
Max = - Rx3· l2 = - 1126· 54 = - 60800 H·мм = -60,8 Н·м;
M4х = - Fцx· l3 = - 988 ·70 = - 69160 H·мм = - 69,16 Н·м;
б) в вертикальной плоскости
M3y = 0, M by = 0;
May = Ry3· l 2 = 480 · 54 = 25920 H·мм = 25,92 Н·м;
M4y = - Fцy· l 3 = - 998 · 70 = - 69160 H·мм = - 69,16 Н·м.
Определяем суммарные реакции опор
Н;
Н.
Эквивалентную нагрузку определяем для более нагруженной опоры “4”, так как
R4 > R3.
Значения коэффициентов принимаем те же, что и для ведущего вала:
x = 1,0, v = 1,0, Кт = 1,0, Кб = 1,2. У = 0;
Определяем эквивалентную нагрузку
Рэ4 = x · v · R4 · Кт · Кб = 1,0 · 1,0 · 2,18 · 1,2 · 1,0 = 2,62 кН.
Расчетная долговечность, часов
