Применение законов Кирхгофа

Страница 1

1. Устанавливается условно положительное направление тока.

2. Выбираются независимые контуры (контур, содержащий хотя бы один новый элемент).

3. Составляются уравнения по I закону Кирхгофа. Их число равно: (1)

где Ny

– число узлов;

– число источников напряжений, если они расположены между узлами, не имеющими сопротивлений.

4. Составляется уравнение по II закону Кирхгофа:

(2)

где NB

– число ветвей, Ny– число узлов;

NT

– число источников тока, если они расположены между узлами, не имеющими проводимостей.

При составлении уравнений по II закону Кирхгофа следует выбирать независимые контуры, т.е. не содержащие источников тока.

Выбирается направление обхода контуров (произвольно).

При записи левой части равенства ЭДС, направления которых совпадают с выбранными направлениями обхода (независимо от направления тока, протекающего через них), принимаются положительными, а ЭДС, направленные против выбранного обхода, - отрицательными.

При записи правой части равенства со знаком «плюс» берутся падения напряжения в тех ветвях, в которых выбранное положительное направление тока совпадает с направлением обхода (независимо от направления ЭДС в этих ветвях), и со знаком «минус», падения напряжения в тех ветвях, в которых положительное направление тока противоположно направлению обхода.

Adobe Systems

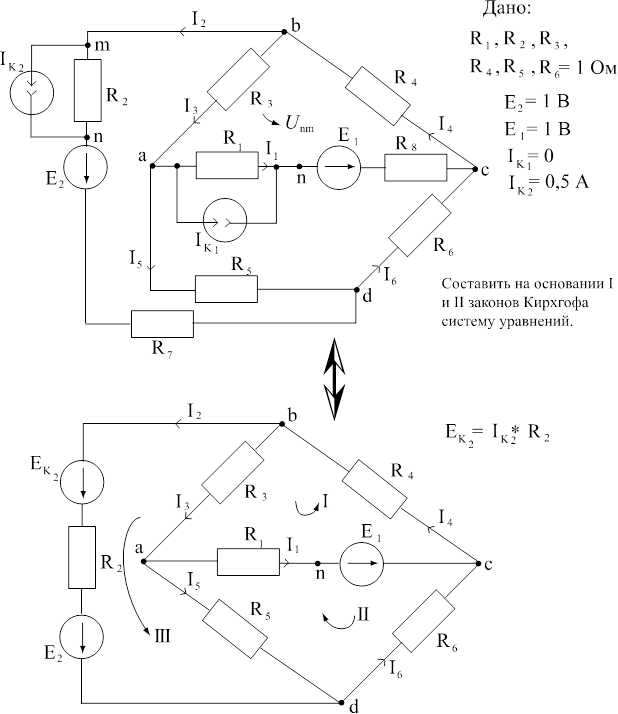

Решение:

К

I =

Ny – 1 –

Nн = 4 – 1 – 0 = 3

Выбираем (·)a, (·)b, (·)c.

(

·)

a:

I3 – I1 = 0

(

·

)b: I4 – I2 – I3 = 0

(

·

)c: I6 + I1 – I4 = 0

KII = NB – (Ny – 1) – NT = 6 – (4 – 1) – 0 = 3

R3 I3 + R1 I1 + R4 I4 = E1 (I)

R1 I1 – R5 I5 – R6 I6 = E1 (II)

R2 I2 + R6 I6 + R4 I4 (III)

Вторым законом Кирхгофа можно пользоваться для определения напряжения между двумя произвольными точками схемы. В этом случае необходимо ввести в левую часть уравнений исходное напряжение вдоль пути, как бы дополняющего незамкнутый контур до замкнутого. Например, для определения напряжения Umn

можно написать уравнение для контура mncb или nmbc:

Umn + I4 R4 + I3 R3 = E1

или - I3 R3 – Umn – I4 R4 = - E1

откуда легко можно найти искомое напряжение (необходимо при рассмотрении метода узловых потенциалов)

Анализ линейных электрических цепей при гармонических воздействиях.

Гармоническое возмущение – ток, напряжение или ЭДС, меняющиеся по гармоническому закону, записываются:

i(t) = Imsin(

ω

t + Ψi);

u(t) = Umsin(

ω

t + Ψu);

e(t) = Emsin(

ω

t + Ψe).

Im, Um, Em

– амплитуды;

(

ω

t +

Ψ)

– фазы;

Ψ

– начальные фазы этих величин.

Их действующие значения равны:

Амперметры и вольтметры, предназначенные для измерения тока, напряжения и ЭДС, меняющихся по гармоническому закону, градуированы в действующих значениях измеряемых величин.

Мы будем изучать методы анализа установившихся режимов линейных электрических цепей, составленных активными сопротивлениями, индуктивностями и ёмкостями при гармонических воздействиях. Сложность расчёта таких цепей обусловлена тем обстоятельством, что напряжения на индуктивностях и ёмкостях сдвинуты по фазе относительно токов через них протекающих.

Прежде всего, рассмотрим основные соотношения в линейных пассивных элементах цепи при гармоническом воздействии.

Активное сопротивление.

u = Umsinωt

Страницы: 1 2
