Предварительный расчет валов редуктора

Материалы о физике / Выбор и расчет электродвигателя / Предварительный расчет валов редуктора

Предварительный расчет валов проведем на кручение. Крутящие моменты в сучениях вылов: ведущего-T1 = 31,7 H·м; ведомого –Т2 = 126.8 Н·м

3.1 Ведущий вал

Крутящий момент на валу Т1 = 12.5.

Допускаемые напряжения на кручение [tк] = 25 Мпа.

Диаметр выходного конца вала

мм.

Так как ведущий вал редуктора соединяется муфтой МУВП с валом электродвигателя, то необходимо согласовать диаметры выходных концов валов.

По таблице 2[1] для электродвигателя 4A112М dдв = 32мм.

Тогда dв1 = 0,75 × dдв = 0,75 × 32 =24м (страница 296 [1]);

диаметр вала под подшипниками принимаем dп1 = 20мм.

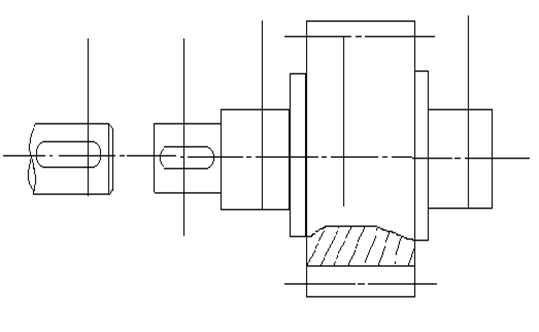

Конструкция ведущего вала

3.2 Ведомый вал:

Крутящий момент на валу Т2 = 50×м. Диаметр выходного конца вала под ведущую звездочку цепной передачи определяем по пониженным напряжениям [tк] = 20 МПа, чем учитывается влияние изгиба вала от натяжения цепи:

мм

Принимаем dв2 = 32, диаметр вала под подшипники dп2 = 35м, под зубчатым колесом dк2 = 40.

Диаметр остальных участков валов назначаем исходя из конструктивных соображений при компоновке редуктора.

Конструкция ведомого вала
