Ознакомление с конструкцией и приводами высоковольтных аппаратов
Ручной привод типа ПР‑10, представляющий рычажно-шатунный механизм прямого, применяется для ручного управления разъединителями внутренних электроустановок 6–10 кВ.
На подстанциях небольшой мощности для управления масляными выключателями используют ручные приводы типа ПРБА (привод рычажной блинкерный с автоматическим отключением).
2) Пружинный привод является приводом косвенного действия. Энергия для включения запасается в мощной пружине, которая заводится от руки или от двигателя. Типы приводов для управления масляными выключателями: ПП‑67 и ППМ‑10. Достоинства: просты, удобны в обслуживании, дешевы, потребляют незначительную мощность, надёжны.
Время завода пружин – 15 секунд. Отключение производится отключающими пружинами выключателя дистанционно или автоматически.
Пружинный привод применяется в маломасляных выключателях ВМПП‑10, ВМТ – 110, в вакуумных выключателях ВВТП‑10.
3) Электромагнитный привод – привод прямого действия: энергия для включения сообщается приводу в процессе самого включения от источника постоянного тока. Усилие для включения выключателя создается стальным сердечником, катушка которого получает питание от источника постоянного тока. Для маломасляных выключателей применяется привод ПЭ‑11, для более мощных выключателей – ПЭ‑21, ПЭ‑31, а для наружной установки – ШПЭ‑44, ШПЭ‑45. Недостаток – необходимость для их работы аккумулятора или выпрямителя.
4) Пневматические приводы создают усилие на включение за счет сжатого воздуха, который подается в пневматический цилиндр с
поршнем, заменяющий электромагнит включения. Такие приводы требуют установки компрессоров.
Пневматические приводы обычно применяются для выключателей 110 и 220 кВ.
5.4.6 Условно графические обозначения в электрических схемах.

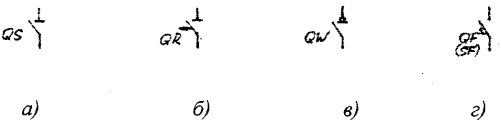

Рисунок 5.6. Условно графические обозначения:
а) – разъединитель; б) – отделитель; в) – выключатель нагрузки; г) – выключатель автоматический (QF – в силовых цепях, SF – в цепях управления).
5.5 Вывод: Ознакомились и произвели описание конструкции высоковольтных аппаратов и их приводов.
