Отделители и короткозамыкатели
В настоящее время разработаны типовые схемы высоковольтных подстанций без выключателей на питающей линии. Это позволяет удешевить и упростить оборудование при сохранении высокой надежности. Для замены выключателей на стороне высокого напряжения используются короткозамыкатели и отделители.
Короткозамыкатель - это быстродействующий контактный аппарат, который по сигналу релейной защиты создает искусственное КЗ сети.
Короткозамыкатели наружной установки с приводом ШПК (привод короткозамыкателя в шкафу) и трансформатором тока ТШЛ 0,5 (трансформатор тока шинный, с литой изоляцией, класс точности 0,5) предназначены для создания искусственного короткого замыкания (двухфазного у КЗ-35 или на землю у КЗ-110, КЗ-220) при повреждениях в трансформаторе. Под воздействием защиты замыкание вызывает отключение выключателей, установленных на питающих концах линий.
Управление короткозамыкателем осуществляется приводом ШПК, причем включается короткозамыкатель автоматически под действием пружинного механизма при срабатывании привода от сигнала релейной защиты. При необходимости короткозамыкатель может быть включен также вручную. Отключается короткозамыкатель только при ручном оперировании.
Отделитель представляет собой разъединитель, который быстро отключает обесточенную цепь после подачи команды на его привод. Если в обычном разъединителе скорость отключения очень мала, то в отделителе процесс отключения длится 0,5-1,0 с. Отделитель отсоединяет поврежденные участки электрической цепи после отключения защитного выключателя. Выключатель срабатывает от искусственного короткого замыкания, создаваемого короткозамыкателем.
Отделители представляют собой двухколонковый разъединитель с ножами заземления (ОДЗ); одним ОДЗ-1А, ОДЗ-1Б, двумя ОДЗ-2 или без них (ОД), управляемый приводом ШПО (привод отделителя в шкафу). До 110 кВ включительно три полюса отделителя соединяются в общий трехполюсный аппарат и управляются одним приводом ШПО.
Отделители на 220 кВ выполняются в виде трех отдельных полюсов, каждый из которых управляется самостоятельным приводом.
Отключение отделителя происходит автоматически под действием заведенных пружин при срабатывании блокирующего реле или отключающего электромагнита, освобождающих механизм свободного расцепления привода. Включение отделителя производится вручную.
Конструкции короткозамыкателей и отделителей:
На рис. 4.1.1. показан короткозамыкатель на напряжение 35 кВ КЗ-35. В скобках приведены размеры для короткозамыкателя на 110 кВ.

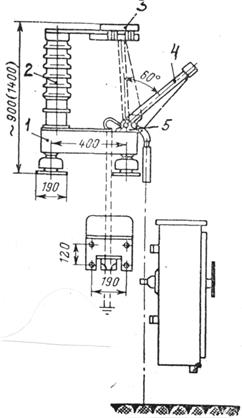

Рис. 4.1.1 Короткозамыкатель КЗ-35
На стальной коробке 1 установлен опорный изолятор 2. Вверху опорного изолятора расположен неподвижный контакт 3, находящийся под высоким напряжением. Подвижный заземленный контакт - нож 4 укреплен на валу 5 привода короткозамыкателя. Основание 1 изолировано от земли. На вал 5 действует пружина привода, которая заводится в отключенном состоянии. Для включения подается команда на электромагнит привода, который освобождает защелку механизма. Под действием пружины нож перемещается в вертикальной плоскости и заземляет контакт 3. Время включения такого короткозамыкателя 0,15-0,25 с.

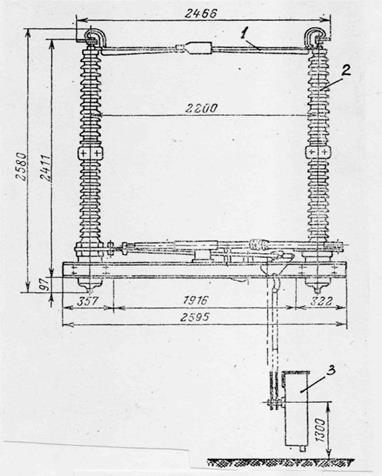

Рис. 4.1.2. Отделитель
В основу конструкции отделителя ОД-220 на напряжение 220 кВ положен двухколонковый разъединитель с вращением ножей 1 в горизонтальной плоскости, рис. 4.1.2 Приведение в движение колонок 2 осуществляется пружинным приводом 3 с электромагнитным управлением. Во включенном положении пружины привода заземлены. При подаче команды пружина освобождается и контакты расходятся за время 0,4-0,5 с.
